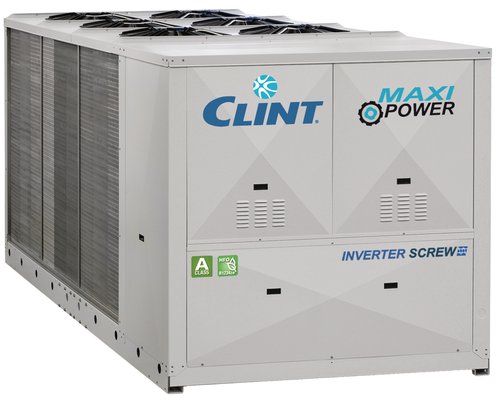

CLINT · Maxi Power · High Efficiency
CHA/H/A 1002÷6002
Chillere aer-apă de înaltă eficiență pentru aplicații comerciale și industriale mari, cu compresoare Screw, evaporator shell & tube și agent frigorific HFO R1234ze; R515B este disponibil la cerere.
Putere frigorifică197–1353 kW
CompresorScrew / Inverter Screw
RefrigerantR1234ze / R515B
SchimbătorShell & tube
Prezentare tehnică
Seria CHA/H/A 1002÷6002 este orientată către instalații cu sarcini frigorifice mari, unde contează eficiența sezonieră, reglarea continuă a capacității, nivelul acustic și integrarea BMS. Configurațiile Microchannel și super-silențioase permit adaptarea la proiecte cu cerințe diferite de eficiență și zgomot.
Selecția finală trebuie făcută pentru punctul real de funcționare al instalației: temperaturi tur/retur, temperatură exterioară, procent de glicol, regim de sarcină parțială, nivel acustic, hidraulică și cerințe de automatizare.
Versiuni disponibile
- CHA/H/A – numai răcire
- CHA/H/A/MC – numai răcire cu baterii Microchannel
- CHA/H/A/SSL – numai răcire, super-silențios
- CHA/H/A/MC/SSL – super-silențios cu baterii Microchannel
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată, vopsită în câmp electrostatic.
- Compresoare Screw cu separator de ulei integrat, protecții și reglare continuă a capacității.
- Ventilatoare axiale; opțional EC Inverter și ECH cu presiune statică disponibilă ridicată.
- Condensator Cu/Al sau Microchannel din aluminiu.
- Evaporator shell & tube cu două circuite frigorifice independente și un circuit de apă.
- Ventil electronic de expansiune și traductoare electronice de presiune.
- R1234ze standard; R515B disponibil la cerere.
- Controlul condensării este inclus pentru funcționare în răcire până la 0 °C exterior; opțional până la -20 °C.
- Control cu microprocesor și opțiuni extinse de integrare BMS.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune minimă/maximă și faze
- SL – insonorizare unitate
- DSVH / DSVHL – supape duble de siguranță
- CC – control condensare până la -20 °C
- BT – kit temperatură joasă apă
- EC / ECH – ventilatoare EC Inverter, inclusiv versiuni cu presiune statică disponibilă
- HRT/P – recuperare totală de căldură în paralel
- TX / TXB – tratamente pentru baterii
- EW – racorduri hidraulice exterioare
- SP – rezervor inerțial
- PU / PUI / PD / PDI – pompe simple/duble, fixe sau Inverter
- SPU / SPUI / SPD / SPDI – rezervor + pompe
- GS / GD – garnituri pompe pentru glicol >30%
- FE / FX / FB / FQ / FZ / FH / FU / FD – protecții antiîngheț în funcție de configurație
- II / ID – Inverter pe unul sau toate compresoarele
- SS – soft start
- WM – monitorizare web 4G
- IS / IST – Modbus RTU/TCP-IP
- ISBT / ISB1 / ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- MTS – management Master/Slave
- IAV / IAA / IAS / IDL – setpoint la distanță, al doilea setpoint și demand limit
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice de protecție pentru baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1002 | 1202 | 1402 | 1602 | 1802 | 2202 | 2502 | 2802 | 3302 | 3602 | 4602 | 4802 | 5402 | 6002 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 197 | 261 | 309 | 366 | 406 | 464 | 548 | 608 | 717 | 809 | 980 | 1064 | 1228 | 1353 |
| Putere absorbită STD | kW | 63 | 83 | 98 | 116 | 129 | 147 | 168 | 189 | 223 | 249 | 300 | 333 | 379 | 422 |
| EER STD | 3.13 | 3.14 | 3.15 | 3.16 | 3.15 | 3.16 | 3.26 | 3.22 | 3.22 | 3.25 | 3.27 | 3.2 | 3.24 | 3.21 | |
| Putere frigorifică EN14511 | kW | 197 | 260 | 308 | 365 | 405 | 463 | 547 | 606 | 714 | 806 | 978 | 1061 | 1224 | 1348 |
| EER EN14511 | 3.13 | 3.1 | 3.11 | 3.12 | 3.12 | 3.11 | 3.24 | 3.17 | 3.17 | 3.21 | 3.24 | 3.16 | 3.2 | 3.16 | |
| SEER STD | 3.81 | 3.84 | 3.94 | 3.89 | 4.09 | 4.03 | 4.11 | 4.15 | 4.16 | 4.13 | 4.15 | 4.13 | 4.16 | 4.18 | |
| SEER cu EC/ECH | 4.17 | 4.2 | 4.39 | 4.26 | 4.55 | 4.55 | 4.57 | 4.56 | 4.57 | 4.57 | 4.58 | 4.55 | 4.55 | 4.55 | |
| Putere absorbită MC | kW | 62 | 81 | 96 | 114 | 126 | 144 | 165 | 185 | 219 | 244 | 294 | 326 | 371 | 414 |
| EER MC | 3.18 | 3.22 | 3.22 | 3.21 | 3.22 | 3.22 | 3.32 | 3.29 | 3.27 | 3.32 | 3.33 | 3.26 | 3.31 | 3.27 | |
| SEER MC | 3.85 | 3.88 | 3.95 | 3.93 | 4.1 | 4.04 | 4.12 | 4.16 | 4.17 | 4.14 | 4.16 | 4.13 | 4.18 | 4.19 | |
| SEER MC cu EC/ECH | 4.22 | 4.25 | 4.43 | 4.3 | 4.55 | 4.55 | 4.61 | 4.6 | 4.61 | 4.61 | 4.62 | 4.55 | 4.55 | 4.55 | |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă evaporator | l/s | 9.41 | 12.47 | 14.76 | 17.49 | 19.4 | 22.17 | 26.18 | 29.05 | 34.26 | 38.65 | 46.82 | 50.84 | 58.67 | 64.64 |
| Pierdere de presiune evaporator | kPa | 39 | 37 | 32 | 34 | 31 | 28 | 37 | 33 | 40 | 42 | 30 | 38 | 47 | 54 |
| Racord apă evaporator | DN | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 250 | 250 |
| Curent maxim funcționare | A | 203 | 275 | 319 | 355 | 413 | 467 | 512 | 597 | 670 | 731 | 764 | 831 | 951 | 1039 |
| Curent maxim pornire | A | 291 | 417 | 488 | 586 | 642 | 723 | 783 | 896 | 947 | 1091 | 1206 | 1244 | 1450 | 1494 |
| Presiune disponibilă pompă | kPa | 155 | 185 | 180 | 155 | 140 | 180 | 160 | 145 | 160 | 140 | 120 | 170 | 180 | 155 |
| Volum rezervor | l | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 3000 | 3000 | 3000 | — | — | — | — |
| Presiune sonoră STD | dB(A) | 75 | 76 | 76 | 77 | 77 | 78 | 78 | 78 | 80 | 81 | 82 | 82 | 84 | 84 |
| Presiune sonoră cu SL | dB(A) | 72 | 73 | 73 | 74 | 74 | 75 | 75 | 75 | 77 | 78 | 79 | 79 | 81 | 81 |
| Presiune sonoră SSL | dB(A) | 67 | 68 | 68 | 69 | 69 | 70 | 70 | 70 | 72 | 73 | 74 | 74 | — | — |
| Greutate transport | kg | 2700 | 3215 | 3540 | 4015 | 4120 | 4625 | 5165 | 5260 | 6240 | 7460 | 8995 | 9435 | 11230 | 11560 |
| Greutate funcționare | kg | 2790 | 3300 | 3670 | 4180 | 4280 | 4820 | 5430 | 5520 | 6570 | 7880 | 9500 | 9910 | 11800 | 12190 |
Dimensiuni
| Parametru | UM | 1002 | 1202 | 1402 | 1602 | 1802 | 2202 | 2502 | 2802 | 3302 | 3602 | 4602 | 4802 | 5402 | 6002 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime STD | mm | 4400 | 5000 | 5000 | 5550 | 5550 | 6700 | 6700 | 6700 | 8900 | 10050 | 11100 | 12250 | 13400 | 13400 |
| Lungime SSL | mm | 5000 | 5550 | 5550 | 6700 | 6700 | 8900 | 8900 | 8900 | 10050 | 11100 | 12250 | 13400 | — | — |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime STD | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2550 | 2550 | 2550 | 2550 | 2550 |
| Înălțime SSL | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2550 | 2550 | 2550 | 2550 | — | — |
Condiții de referință: Datele de răcire sunt la apă 12/7 °C și aer exterior 35 °C. SEER este conform Regulamentului UE 2016/2281. Presiunea sonoră este declarată în câmp liber la 1 m, conform ISO 3744. Greutățile sunt pentru unități fără rezervor și pompă.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Maxi Power
Technical brochure CHA/H/A 1002÷6002 – CLB 195
Specification items EN/IT
Manuale instalare, utilizare și mentenanță în mai multe limbi
Manuale accesorii, recuperare de căldură și Master/Slave
Întrebări frecvente
Pentru ce aplicații este potrivită seria?
Pentru instalații comerciale și industriale de capacitate mare, inclusiv răcire de confort și răcire de proces, după verificarea punctului real de funcționare.
Există variante silențioase?
Da. Sunt disponibile versiuni SSL și combinații Microchannel/SSL.
Se poate integra în BMS?
Da. Sunt disponibile Modbus, BACnet și SNMP, precum și monitorizare web și funcții Master/Slave.
Datele tehnice sunt structurate după documentația publică CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
