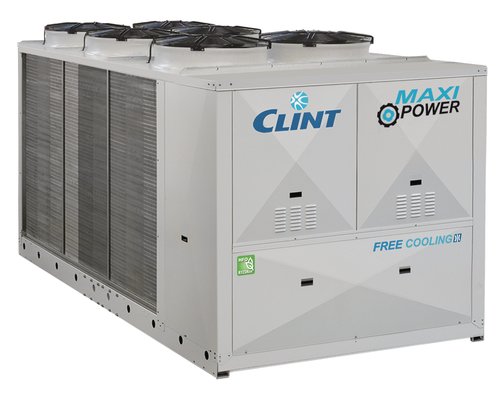

CHA/H/FC 1002÷4802
Chillere Free Cooling de mare putere cu compresoare Screw, evaporator shell & tube și agent frigorific R1234ze, pentru instalații comerciale și industriale cu funcționare continuă.
Prezentare tehnică
CHA/H/FC 1002÷4802 acoperă instalații de la aproximativ 232 kW până la peste 1,1 MW. Free Cooling-ul integrat reduce orele de funcționare ale compresoarelor în sezonul rece, iar opțiunile cu ventilatoare EC/ECH și compresoare cu Inverter permit optimizarea suplimentară a consumului. Gama este potrivită pentru procese industriale, infrastructură IT și alte aplicații cu sarcină anuală ridicată.
La dimensionarea unui chiller Free Cooling trebuie verificate separat punctul nominal de răcire mecanică, temperatura de intrare în Free Cooling total, procentul de glicol, temperaturile tur/retur, profilul anual de temperatură exterioară și sarcina parțială. Aceste elemente determină economia reală de energie.
Versiuni disponibile
- CHA/H/FC – numai răcire, cu Free Cooling integrat
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată, vopsită cu pulbere poliesterică.
- Compresoare Screw cu reglare continuă a capacității.
- Ventilatoare axiale; EC/ECH opțional.
- Condensator din cupru/aluminiu combinat cu baterii Free Cooling.
- Evaporator shell & tube cu două circuite frigorifice independente și un circuit hidraulic.
- Vane de izolare pe refulare și lichid.
- Ventile de expansiune electronice și măsurare electronică presiune.
- Control de condensare pentru funcționare până la -20 °C exterior.
- R1234ze standard; R515B la cerere.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune și faze
- SL – pachet de reducere a zgomotului
- DSVH/DSVHL – supape duble de siguranță
- BT – kit temperatură joasă apă
- EC/ECH – ventilatoare EC Inverter
- TX – baterii cu aripioare pretratate
- SP – rezervor inerțial
- PU/PUI/PD/PDI – pompe simple/duble, fixe sau Inverter
- SPU/SPUI/SPD/SPDI – rezervor + pompe
- GS/GD – garnituri pompe pentru glicol >30%
- II – Inverter pe un compresor + soft-start pentru celelalte
- ID – Inverter pe toate compresoarele
- SS – soft-start
- WM – monitorizare web 4G
- IS/IST – Modbus RTU/TCP-IP
- ISBT/ISB1/ISBT1 – BACnet
- ISS – SNMP
- MTS – Master/Slave
- IAV/IAA/IAS/IDL – comenzi externe și demand limit
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice pentru protecția bateriilor
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1002 | 1202 | 1402 | 1602 | 1802 | 2202 | 2502 | 2802 | 3302 | 3602 | 4602 | 4802 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 232 | 297 | 350 | 404 | 444 | 519 | 604 | 684 | 801 | 891 | 1044 | 1144 |
| Putere absorbită | kW | 67 | 87 | 107 | 125 | 142 | 158 | 187 | 205 | 239 | 271 | 338 | 362 |
| EER | 3.46 | 3.41 | 3.27 | 3.23 | 3.13 | 3.28 | 3.23 | 3.34 | 3.35 | 3.29 | 3.09 | 3.16 | |
| Putere frigorifică EN14511 | kW | 231 | 295 | 346 | 401 | 440 | 516 | 600 | 678 | 796 | 885 | 1035 | 1132 |
| Putere absorbită EN14511 | kW | 68 | 89 | 111 | 128 | 146 | 161 | 191 | 211 | 244 | 277 | 347 | 374 |
| EER EN14511 | 3.4 | 3.31 | 3.12 | 3.13 | 3.01 | 3.2 | 3.14 | 3.21 | 3.26 | 3.19 | 2.98 | 3.03 | |
| SEPR cu EC/ECH | 5.59 | 5.57 | 5.52 | 5.63 | 5.5 | 5.67 | 5.63 | 5.66 | 5.71 | 5.74 | 5.5 | 5.5 | |
| Temperatură aer Free Cooling total | °C | 2.0 | 0.0 | 1.3 | 1.0 | -0.5 | -0.5 | 0.5 | -1.0 | -0.5 | -0.5 | -1.0 | 0.0 |
| Putere absorbită în Free Cooling | kW | 10.8 | 10.8 | 14.4 | 14.4 | 14.4 | 18.0 | 21.6 | 21.6 | 21.6 | 25.2 | 28.8 | 32.4 |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă | l/s | 11.6 | 14.9 | 17.5 | 20.2 | 22.2 | 25.9 | 30.2 | 34.2 | 40.1 | 44.6 | 52.2 | 57.2 |
| Pierdere de presiune | kPa | 77 | 96 | 143 | 118 | 132 | 77 | 104 | 124 | 98 | 108 | 138 | 169 |
| Racord apă | DN | 100 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 |
| Curent maxim funcționare | A | 211 | 275 | 327 | 355 | 413 | 467 | 520 | 605 | 670 | 731 | 764 | 831 |
| Curent maxim pornire | A | 299 | 417 | 496 | 586 | 642 | 723 | 791 | 904 | 947 | 1091 | 1206 | 1244 |
| Presiune statică pompă | kPa | 148 | 114 | 117 | 137 | 158 | 193 | 146 | 106 | 162 | 132 | 112 | 111 |
| Volum rezervor | L | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 3000 | — | — | — |
| Presiune sonoră STD | dB(A) | 75 | 76 | 76 | 77 | 77 | 78 | 78 | 78 | 80 | 81 | 82 | 82 |
| Presiune sonoră cu SL | dB(A) | 72 | 73 | 73 | 74 | 74 | 75 | 75 | 75 | 77 | 78 | 79 | 79 |
| Greutate transport | kg | 3150 | 3420 | 4020 | 4410 | 4560 | 5440 | 6800 | 7280 | 8420 | 8900 | 10690 | 11570 |
| Greutate funcționare | kg | 3390 | 3720 | 4400 | 4850 | 5040 | 6010 | 7420 | 7980 | 9420 | 10000 | 11890 | 12940 |
Dimensiuni
| Parametru | UM | 1002 | 1202 | 1402 | 1602 | 1802 | 2202 | 2502 | 2802 | 3302 | 3602 | 4602 | 4802 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 4400 | 4400 | 5550 | 5550 | 5550 | 6700 | 10050 | 10050 | 10050 | 10050 | 12250 | 13400 |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime | mm | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2750 | 2750 | 2750 | 2750 |
Documentație disponibilă la producător
Întrebări frecvente
Este potrivit pentru răcire de proces?
Da. CLINT indică această familie pentru aplicații comerciale și industriale cu necesar continuu de apă răcită; conformitatea ErP pentru process cooling este legată de configurația EC/ECH.
Ce putere maximă are gama?
Puterea frigorifică nominală ajunge la aproximativ 1144 kW.
Există opțiuni de pompe și rezervor?
Da. Sunt disponibile configurații cu rezervor inerțial și pompe simple sau duble, inclusiv cu Inverter, în funcție de model.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
