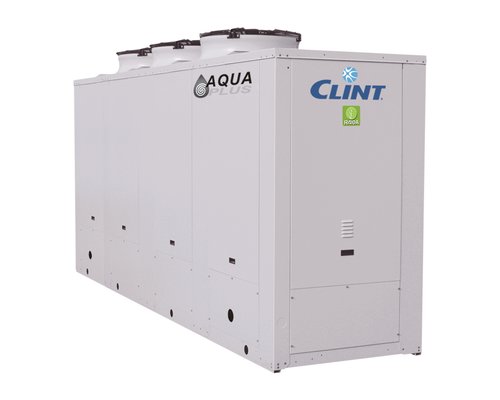

CLINT · Aqua Plus · Scroll · Shell & Tube
CHA/K 182÷604
Chillere aer-apă și pompe de căldură reversibile cu ventilatoare axiale, compresoare Scroll și evaporator shell & tube, pentru climatizare și răcire de proces.
Putere frigorifică49–179 kW
CompresorScroll
RefrigerantR410A / R452B / R454B
SchimbătorShell & tube
Prezentare tehnică
Seria CHA/K 182÷604 este destinată aplicațiilor comerciale și industriale de putere medie. Poate lucra în instalații de climatizare cu ventiloconvectoare sau în circuite de apă răcită pentru evacuarea căldurii din procese tehnologice.
Față de familia CHA/K 182-P÷604-P, această versiune utilizează un evaporator shell & tube. Modelele 182÷453 au un singur circuit frigorific pe schimbător, iar modelele 524÷604 au două circuite frigorifice independente pe partea de refrigerant. Sunt disponibile configurații hidraulice cu rezervor, pompă sau rezervor + pompă și, opțional, ventilatoare EC Inverter cu presiune statică ridicată pentru instalare interioară canalizată. CLINT indică R410A standard, cu R452B sau R454B la cerere.
Producătorul indică conformitatea ErP 2021 pentru process cooling; pentru comfort cooling este necesară echiparea cu ventilatoare EC/ECH. Versiunile pompă de căldură sunt conforme cerințelor ErP aplicabile.
Versiuni
- CHA/K – numai răcire
- CHA/K/WP – pompă de căldură reversibilă
- CHA/K/SSL – numai răcire, super-silențioasă
- CHA/K/WP/SSL – pompă de căldură reversibilă, super-silențioasă
Caracteristici constructive și funcționale
- Cadru portant din tablă galvanizată, cu protecție suplimentară prin vopsire cu pulbere poliesterică.
- Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
- Ventilatoare axiale cuplate direct la motoare cu rotor exterior; opțional sunt disponibile ventilatoare EC Inverter și ECH cu presiune statică disponibilă ridicată.
- Condensator cu țevi de cupru și aripioare din aluminiu.
- Evaporator shell & tube: un circuit frigorific la modelele 182÷453 și două circuite frigorifice independente la 524÷604, cu un singur circuit de apă și presostat diferențial.
- Refrigerant standard R410A; la cerere R452B sau R454B.
- Tablou electric cu întrerupător general interblocat cu ușa, siguranțe, relee de protecție termică pentru compresoare și termocontacte pentru ventilatoare.
- Sistem de control și reglare cu microprocesor; protocol Modbus RTU prin RS485 disponibil ca accesoriu.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – releu tensiune minimă/maximă și control faze
- SL – insonorizare unitate
- RFM / RFL – vane de izolare pe refulare și linia de lichid
- CT – control condensare până la 0 °C
- CC – control condensare până la -20 °C
- BT – kit pentru temperatură joasă a apei
- EC – ventilatoare EC Inverter
- ECH – ventilatoare EC Inverter cu presiune statică ridicată
- DS – desuperheater
- HRT/P – recuperare totală de căldură în paralel
- TX – baterie cu aripioare pretratate
- EW – racorduri hidraulice externe
- SP – rezervor inerțial
- PU / PUI – pompă simplă / pompă simplă cu Inverter
- PD / PDI – pompă dublă / pompă dublă cu Inverter
- SPU / SPUI / SPD / SPDI – combinații rezervor inerțial + pompe
- GS / GD – garnituri pentru glicol >30%
- FE / FX / FB / FQ / FH / FU / FD – încălzitoare antiîngheț pentru diferite configurații hidraulice
- SS – soft start
- IS – Modbus RTU prin RS485
- IAV – setpoint extern 0–10 V
- IAA – setpoint extern 4–20 mA
- IAS – activare externă al doilea setpoint
- IDL – demand limit din intrare digitală
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- SQC – secvențiator pentru rețea de unități
- RP – protecții metalice pentru baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 182 | 202 | 242 | 262 | 302 | 363 | 393 | 453 | 524 | 604 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 49.0 | 55.0 | 62.4 | 73.3 | 84.3 | 95.2 | 109 | 129 | 149 | 179 |
| Putere absorbită răcire | kW | 16.6 | 18.8 | 21.5 | 25.3 | 28.6 | 31.6 | 37.5 | 43.7 | 50.7 | 58.8 |
| EER | 2.95 | 2.93 | 2.90 | 2.90 | 2.95 | 3.01 | 2.91 | 2.95 | 2.94 | 3.04 | |
| Putere frigorifică EN14511 | kW | 48.9 | 54.9 | 62.2 | 73.0 | 84.1 | 95.0 | 109 | 129 | 149 | 179 |
| Putere absorbită răcire EN14511 | kW | 16.7 | 19.0 | 21.9 | 25.8 | 29.0 | 32.0 | 38.0 | 44.2 | 51.4 | 59.5 |
| EER EN14511 | 2.92 | 2.89 | 2.85 | 2.84 | 2.90 | 2.97 | 2.86 | 2.91 | 2.89 | 3.00 | |
| SEER | 3.79 | 3.81 | 3.72 | 3.74 | 3.83 | 3.82 | 3.63 | 3.76 | 3.86 | 3.86 | |
| Eficiență energetică răcire | % | 149 | 149 | 146 | 147 | 150 | 150 | 142 | 147 | 151 | 151 |
| Putere termică | kW | 55.7 | 61.9 | 70.2 | 80.7 | 91.4 | 105 | 119 | 137 | 156 | 188 |
| Putere absorbită încălzire | kW | 17.8 | 19.6 | 22.8 | 25.7 | 29.1 | 33.4 | 38.1 | 44.2 | 51.1 | 61.0 |
| COP | 3.13 | 3.16 | 3.08 | 3.14 | 3.14 | 3.14 | 3.12 | 3.10 | 3.05 | 3.08 | |
| Putere termică EN14511 | kW | 55.8 | 62.1 | 70.5 | 81.1 | 91.7 | 105 | 119 | 137 | 156 | 188 |
| Putere absorbită încălzire EN14511 | kW | 18.0 | 19.9 | 23.4 | 26.4 | 29.7 | 34.0 | 38.9 | 44.9 | 52.0 | 61.9 |
| COP EN14511 | 3.10 | 3.12 | 3.02 | 3.07 | 3.09 | 3.10 | 3.07 | 3.06 | 3.01 | 3.04 | |
| SCOP | 3.28 | 3.23 | 3.21 | 3.24 | 3.29 | 3.29 | 3.21 | 3.29 | 3.25 | 3.25 | |
| Eficiență energetică încălzire | % | 128 | 126 | 125 | 127 | 129 | 129 | 125 | 129 | 127 | 127 |
| Clasă energetică încălzire | A+ | A+ | A+ | A+ | — | — | — | — | — | — | |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Trepte de capacitate | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
| Debit apă evaporator | l/s | 2.34 | 2.62 | 2.98 | 3.49 | 4.02 | 4.54 | 5.19 | 6.15 | 7.10 | 8.53 |
| Pierdere de presiune evaporator | kPa | 22 | 29 | 50 | 55 | 40 | 39 | 45 | 36 | 43 | 38 |
| Racord apă evaporator | G | 1 ½″ | 1 ½″ | 2″ | 2″ | 2 ½″ | 2 ½″ | 2 ½″ | 3″ | 3″ | 3″ |
| Alimentare electrică | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Curent maxim funcționare | A | 41 | 44 | 55 | 60 | 67 | 79 | 86 | 97 | 112 | 131 |
| Curent maxim pornire | A | 164 | 166 | 179 | 192 | 235 | 202 | 218 | 264 | 244 | 298 |
| Presiune disponibilă pompă | kPa | 160 | 150 | 125 | 110 | 140 | 185 | 170 | 170 | 155 | 145 |
| Volum rezervor inerțial | L | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 660 | 660 |
| Racord apă unitate cu rezervor/pompă | G | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ |
| Presiune statică disponibilă ECH - STD | Pa | 90 | 80 | 100 | 100 | 100 | 80 | 95 | 75 | 60 | 60 |
| Presiune statică disponibilă ECH - SSL | Pa | 85 | 85 | 75 | 75 | 70 | 50 | 70 | 60 | 60 | — |
| Presiune sonoră STD | dB(A) | 61 | 61 | 64 | 64 | 65 | 67 | 67 | 67 | 67 | 67 |
| Presiune sonoră cu SL | dB(A) | 59 | 59 | 62 | 62 | 63 | 65 | 65 | 65 | 65 | 65 |
| Greutate transport | kg | 641 | 661 | 701 | 719 | 844 | 931 | 971 | 1112 | 1192 | 1428 |
| Greutate operare | kg | 660 | 680 | 720 | 740 | 870 | 960 | 1000 | 1150 | 1230 | 1470 |
| Lungime STD | mm | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 3550 | 3550 |
| Lungime SSL | mm | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 3550 | 3550 | 3550 | — |
| Lățime STD/SSL | mm | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Înălțime STD/SSL | mm | 1950 | 1950 | 1950 | 1950 | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 |
Condiții de referință: răcire cu apă 12/7 °C la aer exterior 35 °C; încălzire cu apă 40/45 °C la aer exterior 7 °C bulb uscat / 6 °C bulb umed. SEER și SCOP sunt determinate conform reglementărilor UE indicate de producător. Presiunea sonoră este măsurată în câmp liber la 1 m conform ISO 3744. Greutățile din tabel sunt pentru unitatea fără rezervor și pompă; pentru variantele WP/SSL se verifică broșura tehnică.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide Europe 2025
Commercial leaflet Aqua Plus
Technical brochure CHA/K 182÷604 – CLB 31.7
Specification items EN / IT
Manuale de instalare, utilizare și mentenanță în EN, DE, ES, FR și IT
Manuale accesorii: recuperare de căldură, antivibrații, secvențiator și tratamente baterii
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
