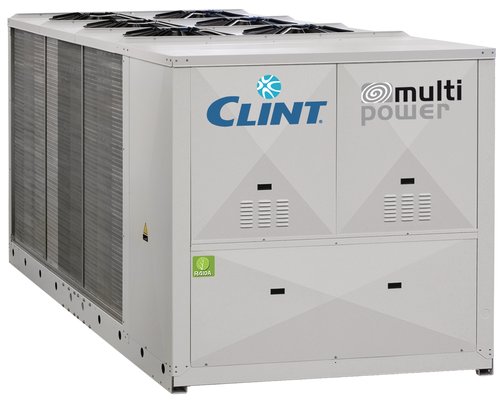

CHA/K 726÷36012

Gama Multi Power pentru sarcini mari, cu compresoare Scroll multiple și evaporator shell & tube, destinată instalațiilor comerciale și industriale care cer robustețe și disponibilitate ridicată.

Solicită selecție tehnică

Putere frigorifică200–1062 kW

CompresorScroll

RefrigerantR410A / R452B / R454B

SchimbătorShell & tube

Prezentare tehnică

Selecția finală se face pentru punctul real de funcționare: temperaturi apă, temperatură exterioară, glicol, sarcină parțială, nivel acustic, disponibil de pompare și cerințe de automatizare.

Caracteristici constructive și funcționale

Cadru portant din tablă galvanizată, protejat cu vopsea pulbere poliesterică.
Compresoare Scroll pe două circuite frigorifice pentru gamă largă de capacitate.
Ventilatoare axiale; opțional EC/ECH cu eficiență ridicată și presiune statică disponibilă.
Condensator Cu/Al și evaporator shell & tube cu două circuite frigorifice pe agent și un circuit de apă.
Ventil electronic de expansiune și traductoare electronice de presiune.
R410A standard; la cerere R452B sau R454B.
Control cu microprocesor și opțiuni extinse BMS.

Accesorii montate din fabrică

IM – întreruptoare automate
RE – releu control tensiune/faze
SL – insonorizare
RFM/RFL – vane izolare circuit frigorific
CT / CC – control condensare până la 0 °C / -20 °C
BT – kit temperatură joasă apă
EC / ECH – ventilatoare EC Inverter
DS / HRT-P – recuperare căldură
PS/PSI/PD/PDI – pompe fixe sau Inverter
FE/FX/FZ/FH – protecții antiîngheț
SS – soft start
WM – monitorizare web 4G
Modbus RTU/TCP, BACnet IP/MSTP, SNMP
MTS – Master/Slave
IAV/IAA/IAS/IDL – setpoint și demand limit

Accesorii livrate separat

CR – panou de comandă la distanță
RP – grile protecție baterii
AG – amortizoare cauciuc
AM – amortizoare cu arc
FL – flow switch

Date tehnice pe modele

Parametru	UM	726	786	826	906	1048	1128	1208	13010	15010	16812	18012	20010	24012	27012	30012	33012	36012
Putere frigorifică	kW	200	224	248	270	302	328	367	404	445	510	551	597	684	766	862	961	1062
EER		2.98	2.91	2.99	2.87	2.89	2.86	3.04	3.07	2.90	2.96	2.99	2.77	2.80	2.77	2.85	2.83	2.88
EER EN14511		2.94	2.87	2.95	2.83	2.85	2.82	3.00	3.03	2.87	2.93	2.95	2.74	2.77	2.74	2.81	2.80	2.85
SEER		3.89	3.90	3.98	4.06	3.91	4.00	4.14	4.38	4.40	4.33	4.37	4.41	4.45	4.36	4.40	4.16	4.19
SEER cu ventilatoare EC/ECH		4.25	4.23	4.30	4.35	4.27	4.36	4.47	4.70	4.70	4.69	4.69	4.69	4.70	4.69	4.70	4.55	4.55
Putere termică	kW	229	252	280	304	336	362	401	442	512	581	626	668	791	878	981	1100	1222
COP		3.22	3.15	3.18	2.95	3.09	2.95	3.09	3.14	3.15	3.15	3.10	3.06	3.15	3.10	3.15	3.12	3.15
SCOP		3.32	3.30	3.31	3.32	3.30	3.32	3.33	3.31	3.30	3.29	3.29	3.29	3.29	3.29	3.29	3.20	3.20
Compresoare	buc	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	5+5	6+6	6+6	6+6	6+6	6+6
Trepte capacitate	buc	6	6	6	6	8	8	8	8	8	10	10	8	10	10	10	10	10
Debit apă evaporator	l/s	9.53	10.68	11.82	12.87	14.39	15.63	17.49	19.26	21.21	24.31	26.26	28.45	32.60	36.51	41.08	45.80	50.62
Pierdere de presiune	kPa	45	42	45	50	48	56	55	45	33	43	54	65	46	55	62	47	52
Racord apă	DN	100	100	100	100	100	100	100	125	125	125	125	125	150	150	150	150	150
Curent maxim funcționare	A	151	164	172	187	220	235	251	272	310	351	374	410	489	544	590	682	751
Curent maxim pornire	A	274	296	339	354	352	402	418	404	477	518	541	598	676	756	803	917	986
Presiune disponibilă pompă	kPa	150	140	195	170	180	165	150	145	135	165	150	130	130	150	125	125	100
Presiune sonoră STD	dB(A)	70	70	70	72	72	72	73	73	72	73	75	76	76	76	76	76	77
Presiune sonoră + SL	dB(A)	67	67	67	69	69	69	69	70	69	70	72	73	73	73	73	73	74
Presiune sonoră SSL	dB(A)	64	65	65	66	65	65	67	66	67	68	69	70	70	69	70	—	—

Dimensiuni

Parametru	UM	726	786	826	906	1048	1128	1208	13010	15010	16812	18012	20010	24012	27012	30012	33012	36012
Lungime STD	mm	2800	2800	2800	2800	4000	4000	4000	4000	5000	5000	5000	5000	5000	6200	6200	7200	7200
Lățime	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
Înălțime	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100

Condiții de referință: datele de răcire sunt raportate de producător în principal la apă 12/7 °C și aer exterior 35 °C. Valorile sezoniere sunt conform reglementărilor ErP aplicabile. Pentru proiectare se verifică selecția CLINT la punctul real de funcționare.

Documentație disponibilă la producător

Product overview CLINT 2025

Product Guide CLINT Europa 2025

Commercial leaflet Multi Power

Technical brochure CHA/K 726÷36012

Specification items EN/IT

Manuale instalare/utilizare/mentenanță și accesorii

Datele tehnice sunt structurate după documentația publică CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
