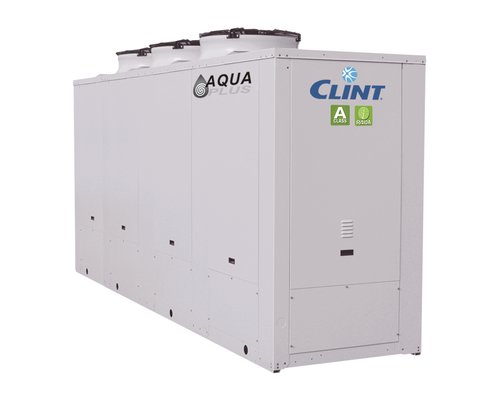

CLINT · Aqua Plus · High Efficiency · Scroll
CHA/K/AF 182-P÷604-P
Chillere aer-apă și pompe de căldură reversibile de înaltă eficiență, cu ventilatoare axiale, compresoare Scroll și schimbător cu plăci.
Putere frigorifică51–183 kW
CompresorScroll
RefrigerantR410A / R452B / R454B
VersiuniCooling / WP / SSL
Prezentare tehnică
Seria CHA/K/AF 182-P÷604-P este varianta de înaltă eficiență din gama Aqua Plus pentru aplicații comerciale și industriale de putere medie. Unitățile pot asigura climatizare, încălzire în versiunea reversibilă sau eliminarea căldurii din procese industriale.
Gama permite integrarea unui circuit hidraulic cu rezervor și/sau pompe și poate utiliza ventilatoare EC Inverter, inclusiv variante cu presiune statică disponibilă ridicată pentru instalare interioară canalizată. Producătorul declară conformitate cu cerințele ErP și oferă la cerere refrigeranții R452B sau R454B în locul R410A.
Versiuni
- CHA/K/AF – numai răcire
- CHA/K/AF/WP – pompă de căldură reversibilă
- CHA/K/AF/SSL – numai răcire, super-silențioasă
- CHA/K/AF/WP/SSL – pompă de căldură reversibilă, super-silențioasă
Caracteristici constructive și funcționale
- Cadru portant realizat din tablă galvanizată, protejat suplimentar prin vopsire cu pulbere poliesterică.
- Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
- Ventilatoare axiale cuplate direct la motor electric cu rotor exterior; sunt disponibile opțional ventilatoare EC Inverter.
- Condensator cu țevi de cupru și aripioare din aluminiu.
- Evaporator cu plăci brazate din inox AISI 316: un circuit frigorific pentru modelele 182-P÷453-P și două circuite frigorifice independente pentru 524-P÷604-P; include presostat diferențial pe apă. La versiunile pompă de căldură este montat încălzitor antiîngheț.
- Refrigerant standard R410A; la cerere R452B sau R454B.
- Tablou electric cu întrerupător general cu interblocare de siguranță a ușii, siguranțe, protecții termice pentru compresoare și termocontacte pentru ventilatoare.
- Funcționare în încălzire până la -15 °C temperatură exterioară.
- Sistem de control și reglare cu microprocesor.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – releu reglabil pentru tensiune minimă/maximă și control faze
- SL – insonorizare unitate
- RFM – vană de izolare pe refularea circuitului frigorific
- RFL – vană de izolare pe linia de lichid
- CT – control condensare până la 0 °C
- CC – control condensare până la -20 °C
- BT – kit pentru temperatură joasă a apei
- EC – ventilatoare EC Inverter
- ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
- DS – desuperheater
- HRT/P – recuperare totală de căldură în paralel
- SI – rezervor inerțial
- PS – pompă de circulație simplă
- PSI – pompă simplă cu Inverter
- PD – pompă de circulație dublă
- PDI – pompă dublă cu Inverter
- GS – garnituri pompă simplă pentru glicol >30%
- GD – garnituri pompă dublă pentru glicol >30%
- FE – încălzitor antiîngheț pentru evaporator
- FX – încălzitor antiîngheț pentru evaporator și conducte
- FQ – încălzitor antiîngheț pentru evaporator, rezervor și conducte
- FZ – încălzitor antiîngheț pentru evaporator, pompă simplă și conducte
- FH – încălzitor antiîngheț pentru evaporator, pompă dublă și conducte
- FU – încălzitor antiîngheț pentru evaporator, rezervor, pompă simplă și conducte
- FD – încălzitor antiîngheț pentru evaporator, rezervor, pompă dublă și conducte
- SS – soft start
- IS – protocol Modbus RTU prin RS485
- IAV – setpoint la distanță, semnal 0–10 V
- IAA – setpoint la distanță, semnal 4–20 mA
- IAS – semnal la distanță pentru activarea celui de-al doilea setpoint
- IAT – setpoint în funcție de temperatura aerului exterior (curbă climatică)
- IDL – demand limit din intrare digitală
- MN – manometre de înaltă și joasă presiune
- HYM – management sisteme hibride
- DHW – management apă caldă menajeră
Accesorii livrate separat
- CR – panou de comandă la distanță
- SQC – secvențiator pentru rețea de unități
- RP – grile metalice de protecție baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 182-P | 202-P | 242-P | 262-P | 302-P | 363-P | 393-P | 453-P | 524-P | 604-P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 51.1 | 59.1 | 67.2 | 76.6 | 87.9 | 100 | 115 | 133 | 156 | 183 |
| Putere absorbită răcire | kW | 16.0 | 18.5 | 20.9 | 24.2 | 27.6 | 31.0 | 35.8 | 41.5 | 48.3 | 56.9 |
| EER | 3.19 | 3.19 | 3.22 | 3.17 | 3.18 | 3.23 | 3.21 | 3.20 | 3.23 | 3.22 | |
| Putere frigorifică EN14511 | kW | 51.0 | 58.9 | 67.1 | 76.4 | 87.6 | 99.7 | 115 | 133 | 156 | 183 |
| Putere absorbită EN14511 | kW | 16.3 | 18.8 | 21.2 | 24.6 | 28.1 | 31.5 | 36.3 | 42.2 | 48.9 | 57.5 |
| EER EN14511 | 3.13 | 3.14 | 3.17 | 3.11 | 3.12 | 3.17 | 3.16 | 3.14 | 3.18 | 3.18 | |
| SEER | 4.17 | 4.21 | 4.20 | 4.19 | 4.19 | 4.22 | 4.25 | 4.16 | 4.16 | 4.18 | |
| Eficiență energetică răcire | % | 164 | 165 | 165 | 165 | 165 | 166 | 167 | 163 | 163 | 164 |
| Putere termică | kW | 55.4 | 64.1 | 72.9 | 83.1 | 95.3 | 109 | 124 | 144 | 169 | 198 |
| Putere absorbită încălzire | kW | 16.8 | 19.4 | 22.0 | 25.4 | 28.8 | 32.5 | 37.7 | 43.4 | 51.0 | 59.7 |
| COP | 3.30 | 3.30 | 3.31 | 3.27 | 3.31 | 3.35 | 3.29 | 3.32 | 3.31 | 3.32 | |
| Putere termică EN14511 | kW | 55.6 | 64.3 | 73.1 | 83.4 | 95.7 | 109 | 124 | 144 | 169 | 198 |
| Putere absorbită încălzire EN14511 | kW | 17.2 | 19.8 | 22.4 | 25.9 | 29.5 | 33.2 | 38.3 | 44.2 | 51.7 | 60.5 |
| COP EN14511 | 3.24 | 3.25 | 3.27 | 3.22 | 3.25 | 3.30 | 3.24 | 3.26 | 3.27 | 3.28 | |
| SCOP | 3.36 | 3.32 | 3.31 | 3.43 | 3.45 | 3.35 | 3.37 | 3.34 | 3.33 | 3.32 | |
| Eficiență energetică încălzire | % | 131 | 130 | 129 | 134 | 135 | 131 | 132 | 131 | 130 | 130 |
| Clasă energetică încălzire | A+ | A+ | A+ | A+ | — | — | — | — | — | — | |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Trepte de capacitate | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
| Debit apă evaporator | l/s | 2.44 | 2.82 | 3.20 | 3.65 | 4.19 | 4.77 | 5.48 | 6.34 | 7.44 | 8.72 |
| Pierdere de presiune evaporator | kPa | 43 | 42 | 33 | 41 | 49 | 42 | 37 | 46 | 35 | 31 |
| Racord apă evaporator | G | 1 ½″ | 1 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ | 2 ½″ |
| Alimentare electrică | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Curent maxim funcționare | A | 41 | 44 | 55 | 60 | 67 | 79 | 90 | 101 | 120 | 135 |
| Curent maxim pornire | A | 164 | 166 | 179 | 192 | 235 | 202 | 222 | 268 | 252 | 302 |
| Presiune disponibilă pompă | kPa | 140 | 135 | 135 | 120 | 130 | 180 | 175 | 160 | 160 | 150 |
| Volum rezervor inerțial | L | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 600 | 600 |
| Presiune statică disponibilă ECH - STD | Pa | 70 | 60 | 100 | 80 | 75 | 80 | 80 | 80 | 75 | 65 |
| Presiune statică disponibilă ECH - SSL | Pa | 70 | 60 | 95 | 90 | 80 | 80 | 80 | 80 | — | — |
| Presiune sonoră STD | dB(A) | 63 | 64 | 66 | 66 | 67 | 67 | 67 | 68 | 68 | 68 |
| Presiune sonoră cu SL | dB(A) | 61 | 62 | 64 | 64 | 65 | 65 | 65 | 66 | 66 | 66 |
| Greutate transport | kg | 574 | 606 | 625 | 679 | 728 | 836 | 973 | 1015 | 1305 | 1367 |
| Greutate operare | kg | 576 | 612 | 630 | 684 | 734 | 842 | 981 | 1022 | 1314 | 1376 |
| Lungime STD | mm | 2350 | 2350 | 2350 | 2350 | 2350 | 3550 | 3550 | 3550 | 4700 | 4700 |
| Lungime SSL | mm | 2350 | 2350 | 2350 | 3550 | 3550 | 3550 | 4700 | 4700 | — | — |
| Lățime STD/SSL | mm | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Înălțime STD | mm | 1950 | 2250 | 2250 | 2250 | 2250 | 1950 | 2250 | 2250 | 2250 | 2250 |
| Înălțime SSL | mm | 1950 | 2250 | 2250 | 1950 | 1950 | 2250 | 2250 | 2250 | — | — |
Condiții de referință: răcire cu apă 12/7 °C la aer exterior 35 °C; încălzire cu apă 40/45 °C la aer exterior 7 °C bulb uscat / 6 °C bulb umed. SEER și SCOP sunt determinate conform reglementărilor UE indicate de producător. Nivelul de presiune sonoră este măsurat în câmp liber la 1 m, conform ISO 3744. Datele din tabel corespund configurației și refrigerantului de bază publicate de CLINT; selecția finală trebuie verificată pentru punctul real de funcționare.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide Europe 2025
Commercial leaflet Aqua Plus
Technical brochure CHA/K/AF 182-P÷604-P – CLB 198
Specification items EN / IT
15 manuale de instalare, utilizare și mentenanță în EN, DE, ES, FR, IT
Manuale accesorii: antivibrații, secvențiator, tratamente baterii și recuperare de căldură
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
