Care este domeniul de putere pentru CLINT CHA/K/FC 726-P÷36012-P?

Gama are puteri frigorifice nominale de aproximativ 208–1102 kW, în condițiile de referință publicate de producător.

Cum funcționează Free Cooling la CLINT CHA/K/FC 726-P÷36012-P?

În condiții exterioare favorabile, circuitul hidraulic este răcit direct prin bateria Free Cooling; controlerul poate trece între CHILLER, FREE COOLING și regim MIXT, reducând funcționarea compresoarelor.

Ce agent frigorific folosește CLINT CHA/K/FC 726-P÷36012-P?

În funcție de configurație, seria este disponibilă cu R410A / R452B / R454B.

Acasă / Clint / Europa / CHA/K/FC 726-P÷36012-P

CLINT · Free Cooling · Multi Power

CHA/K/FC 726-P÷36012-P

Gama Multi Power Free Cooling pentru aplicații comerciale și industriale mari, cu compresoare Scroll multiple și schimbător cu plăci.

Solicită selecție tehnică

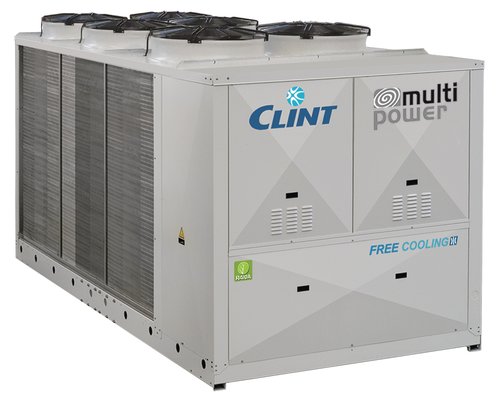

Chiller Free Cooling CLINT CHA/K/FC 726-P÷36012-P

Putere frigorifică208–1102 kW

CompresorScroll

RefrigerantR410A / R452B / R454B

SchimbătorPlăci brazate AISI 316

Prezentare tehnică

CHA/K/FC 726-P÷36012-P extinde conceptul Free Cooling la puteri de peste 1 MW. Arhitectura cu mai multe compresoare Scroll oferă trepte multiple de capacitate, iar bateria Free Cooling permite reducerea progresivă a consumului compresoarelor pe măsură ce temperatura exterioară scade. Este o soluție relevantă pentru răcire de proces, data center și instalații cu funcționare continuă.

La dimensionarea unui chiller Free Cooling trebuie verificate separat punctul nominal de răcire mecanică, temperatura de intrare în Free Cooling total, procentul de glicol, temperaturile tur/retur, profilul anual de temperatură exterioară și sarcina parțială. Aceste elemente determină economia reală de energie.

Versiuni disponibile

CHA/K/FC – numai răcire, cu Free Cooling integrat

Caracteristici constructive și funcționale

Structură din tablă galvanizată cu protecție suplimentară prin vopsire cu pulbere.
Mai multe compresoare Scroll distribuite pe două circuite frigorifice.
Ventilatoare axiale; opțional EC/ECH.
Baterii de condensare din cupru/aluminiu integrate cu secțiuni Free Cooling.
Evaporator cu plăci brazate AISI 316, două circuite frigorifice independente.
Ventil de expansiune electronic și traductoare electronice de presiune.
Control de condensare inclus pentru funcționare până la -20 °C exterior.
Controler cu regimuri CHILLER, FREE COOLING și MIXT.
R410A standard, R452B/R454B la cerere.

Accesorii montate din fabrică

IM – întreruptoare automate
RE – control tensiune minimă/maximă și faze
SL – pachet de reducere a zgomotului
RFM – robinet de izolare pe refulare
RFL – robinet de izolare pe linia de lichid
BT – kit pentru temperatură joasă a apei
EC – ventilatoare EC Inverter
ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
TX – baterii cu aripioare pretratate
PS – pompă simplă
PSI – pompă simplă cu Inverter
PD – pompă dublă
PDI – pompă dublă cu Inverter
GS/GD – garnituri de pompă pentru glicol >30%
SS – soft-start
WM – monitorizare web 4G
IS – Modbus RTU / RS485
IST – Modbus TCP/IP
ISBT/ISB1/ISBT1 – BACnet IP/MSTP
ISS – SNMP
MTS – management Master/Slave
IAV/IAA – setpoint la distanță 0–10 V / 4–20 mA
IAS – activare al doilea setpoint
IDL – demand limit din intrare digitală
MN – manometre înaltă/joasă presiune

Accesorii livrate separat

CR – panou de comandă la distanță
RP – grile metalice pentru protecția bateriilor
AG – amortizoare din cauciuc
AM – amortizoare cu arc

Date tehnice pe modele

Parametru	UM	726-P	786-P	826-P	906-P	1048-P	1128-P	1208-P	13010-P	15010-P	16812-P	18012-P	20010-P	24012-P	27012-P	30012-P	33012-P	36012-P
Putere frigorifică	kW	208	236	263	290	328	365	401	441	483	536	595	649	738	827	920	1014	1102
Putere absorbită	kW	76.1	87.1	88.1	98.1	108	123	132	147	163	179	199	225	266	305	340	368	412
EER		2.73	2.71	2.99	2.96	3.03	2.97	3.04	3.0	2.96	2.99	2.99	2.88	2.77	2.71	2.7	2.75	2.67
Putere frigorifică EN14511	kW	208	235	262	289	327	364	400	440	482	535	594	648	737	826	919	1013	1101
Putere absorbită EN14511	kW	78	90	91	101	111	126	136	151	168	184	205	232	274	315	350	379	425
EER EN14511		2.66	2.63	2.87	2.87	2.95	2.89	2.95	2.92	2.88	2.91	2.9	2.79	2.69	2.62	2.63	2.67	2.59
SEPR		5.05	5.06	5.08	5.05	5.07	5.06	5.06	5.51	5.53	5.52	5.54	5.5	5.58	5.55	5.53	5.52	5.51
Temperatură aer Free Cooling total	°C	-1.0	-2.7	-1.8	0.0	-1.0	-2.5	-1.1	-2.4	-0.1	-1.5	-3.0	-0.3	-3.6	-2.3	-0.2	0.1	-1.0
Putere absorbită în Free Cooling	kW	7.0	7.0	10.4	10.4	13.9	13.9	13.8	13.9	17.4	17.3	17.4	17.4	20.9	24.5	27.8	31.5	31.5
Compresoare	buc	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	5+5	6+6	6+6	6+6	6+6	6+6
Circuite frigorifice	buc	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Trepte capacitate	buc	4	4	4	4	4	4	4	6	6	8	8	6	8	8	8	8	8
Debit apă	l/s	10.86	12.33	13.74	15.15	17.13	19.06	20.94	23.03	25.23	28.0	31.08	33.9	38.54	43.19	48.05	52.96	57.55
Pierdere de presiune	kPa	102	126	165	124	112	106	115	100	120	121	132	149	152	172	151	162	173
Racord apă	DN	100	100	100	100	100	100	100	100	100	125	125	125	150	150	150	150	150
Curent maxim funcționare	A	158	171	187	202	239	254	270	291	337	374	397	433	520	574	629	705	774
Curent maxim pornire	A	281	304	354	370	371	422	437	423	504	541	564	621	707	787	841	941	1010
Presiune statică pompă	kPa	160	115	70	100	95	85	105	115	85	110	90	45	170	135	135	105	125
Presiune sonoră STD	dB(A)	70	70	71	73	73	73	74	75	74	74	76	78	78	79	78	78	79
Presiune sonoră cu SL	dB(A)	68	67	68	70	70	70	71	72	71	71	74	75	75	75	75	75	76
Greutate transport	kg	2175	2185	2360	2435	2990	3020	3220	3510	3920	4180	4220	4880	5240	5830	6880	7410	7530
Greutate funcționare	kg	2310	2320	2500	2630	3190	3220	3470	3770	4250	4520	4560	5280	5650	6320	7600	8220	8340

Dimensiuni

Parametru	UM	726-P	786-P	826-P	906-P	1048-P	1128-P	1208-P	13010-P	15010-P	16812-P	18012-P	20010-P	24012-P	27012-P	30012-P	33012-P	36012-P
Lungime	mm	4000	4000	4000	4000	5000	5000	5000	5000	6200	6200	6200	7200	7200	8400	9600	10600	10600
Lățime	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
Înălțime	mm	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360	2360

Condiții de referință: Apă răcită cu 30% etilenglicol 15/10 °C, aer exterior 35 °C. SEPR conform Regulamentului UE 2016/2281. Temperatura Free Cooling este temperatura exterioară la care capacitatea nominală poate fi acoperită în regim Free Cooling. Presiunea sonoră este la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product overview CLINT 2025

Product Guide CLINT Europa 2025

Commercial leaflet Multi Power

Technical brochure CHA/K/FC 726-P÷36012-P

Specification items

Manuale instalare, utilizare și mentenanță

Manuale accesorii

Întrebări frecvente

Cât ajunge puterea acestei game?

Gama ajunge la aproximativ 1102 kW în condițiile nominale publicate.

De ce are două circuite frigorifice?

Arhitectura cu două circuite și mai multe compresoare oferă redundanță funcțională și o modulare mai fină a capacității.

Se poate integra în BMS?

Da. Sunt disponibile Modbus RTU/TCP, BACnet IP/MSTP și SNMP, precum și management Master/Slave.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
