CHA/TTH 1301-1÷4904-1

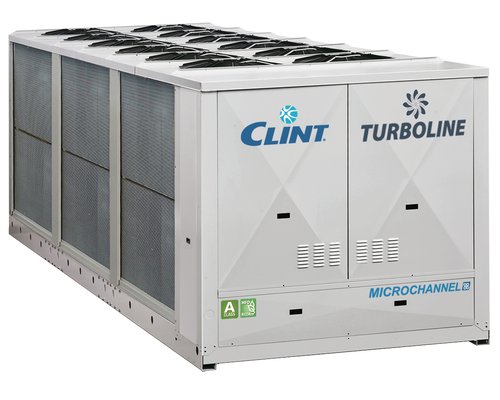

Chillere aer-apă Turboline de înaltă eficiență, cu compresoare centrifugal Turbocor oil-free cu levitație magnetică, evaporator inundat shell & tube și R1234ze; R515B este disponibil la cerere.
Prezentare tehnică
Seria CHA/TTH este destinată aplicațiilor unde eficiența la sarcină parțială este esențială. Compresoarele Turbocor cu Inverter și levitație magnetică elimină circuitul clasic de ulei al compresorului și permit reglarea continuă a capacității, ceea ce face gama relevantă pentru instalații cu funcționare multe ore pe an, sarcină variabilă și cerințe acustice ridicate.
Selecția finală trebuie făcută pentru punctul real de funcționare al instalației: temperaturi tur/retur, temperatură exterioară, procent de glicol, regim de sarcină parțială, nivel acustic, hidraulică și cerințe de automatizare.
Versiuni disponibile
- CHA/TTH – numai răcire
- CHA/TTH/MC – numai răcire cu baterii Microchannel
Caracteristici constructive și funcționale
- Compresoare semi-ermetice centrifugal Turbocor, oil-free, cu rotor pe levitație magnetică și Inverter integrat.
- Reglare continuă a capacității și sistem automat anti-surge/anti-cavitație, conform configurației compresorului.
- Ventilatoare axiale; opțional EC/ECH.
- Condensator Cu/Al sau Microchannel.
- Evaporator inundat shell & tube de înaltă eficiență.
- R1234ze standard; R515B la cerere.
- Control condensare inclus pentru funcționare în răcire până la -20 °C exterior.
- Control TURBOSOFT și interfață serială RS485; opțiuni de monitorizare web și BMS.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune minimă/maximă și faze
- EC – ventilatoare EC Inverter
- ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
- TX – baterie cu aripioare pretratate
- TXB – tratament epoxidic pentru baterie
- EW – racorduri hidraulice exterioare
- PU / PD – pompă simplă sau dublă
- GS / GD – garnituri pompe pentru glicol >30%
- FE / FX / FZ / FH – protecții antiîngheț
- TS – interfață Touch Screen
- WM – monitorizare web 4G
- IST – Modbus TCP/IP
- ISBT / ISB1 / ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- IAV / IAA / IAS / IDL – setpoint la distanță, al doilea setpoint și demand limit
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice de protecție pentru baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1301-1 | 1701-1 | 2802-1 | 3502-1 | 4103-1 | 4403-1 | 4904-1 |
|---|---|---|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 262 | 335 | 524 | 670 | 777 | 1000 | 1340 |
| Putere absorbită STD | kW | 76 | 94 | 154 | 191 | 228 | 280 | 377 |
| EER STD | 3.45 | 3.56 | 3.4 | 3.51 | 3.41 | 3.57 | 3.55 | |
| Putere frigorifică EN14511 | kW | 261 | 334 | 522 | 668 | 774 | 997 | 1336 |
| Putere absorbită EN14511 | kW | 77 | 95 | 156 | 193 | 231 | 283 | 381 |
| EER EN14511 | 3.39 | 3.52 | 3.35 | 3.46 | 3.35 | 3.52 | 3.51 | |
| SEER STD | 5.496 | 5.73 | 5.52 | 5.7 | 5.6 | 5.88 | 5.86 | |
| Putere absorbită MC | kW | 72 | 89 | 145 | 181 | 216 | 264 | 356 |
| EER MC | 3.64 | 3.76 | 3.59 | 3.7 | 3.6 | 3.79 | 3.76 | |
| EER MC EN14511 | 3.55 | 3.71 | 3.52 | 3.65 | 3.53 | 3.73 | 3.71 | |
| SEER MC | 5.55 | 5.79 | 5.58 | 5.76 | 5.65 | 5.94 | 5.93 | |
| Compresoare | buc | 1 | 1 | 2 | 2 | 3 | 3 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă evaporator | l/s | 12.52 | 16.01 | 25.04 | 32.01 | 37.12 | 47.78 | 64.02 |
| Pierdere presiune evaporator | kPa | 40 | 47 | 47 | 50 | 40 | 43 | 32 |
| Racord apă evaporator | DN | 100 | 100 | 125 | 125 | 150 | 150 | 150 |
| Curent maxim funcționare | A | 173 | 173 | 339 | 347 | 505 | 520 | 678 |
| Curent maxim pornire | A | 25 | 25 | 191 | 199 | 357 | 372 | 530 |
| Presiune disponibilă pompă | kPa | 140 | 120 | 110 | 125 | 105 | 120 | 145 |
| Presiune sonoră STD | dB(A) | 70 | 70 | 71 | 71 | 71 | 71 | 72 |
| Presiune sonoră MC | dB(A) | 69 | 69 | 70 | 70 | 70 | 70 | 71 |
| Greutate transport | kg | 2610 | 3000 | 4050 | 4460 | 6050 | 6820 | 8100 |
| Greutate funcționare | kg | 2670 | 3070 | 4150 | 4580 | 6210 | 7010 | 8400 |
Dimensiuni
| Parametru | UM | 1301-1 | 1701-1 | 2802-1 | 3502-1 | 4103-1 | 4403-1 | 4904-1 |
|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 4000 | 5000 | 6200 | 7200 | 8400 | 10050 | 11700 |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime | mm | 2100 | 2100 | 2100 | 2100 | 2500 | 2500 | 2500 |
Documentație disponibilă la producător
Întrebări frecvente
Ce este un compresor Turbocor?
Este un compresor centrifugal cu turație variabilă și lagăre magnetice, fără circuit clasic de ulei al compresorului.
De ce este relevant la sarcină parțială?
Turbocor permite modularea continuă a capacității, iar seria este proiectată pentru eficiență sezonieră ridicată în regim variabil.
Poate fi integrat într-un BMS?
Da. Sunt disponibile protocoale precum Modbus, BACnet și SNMP, în funcție de accesoriile selectate.
Datele tehnice sunt structurate după documentația publică CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
