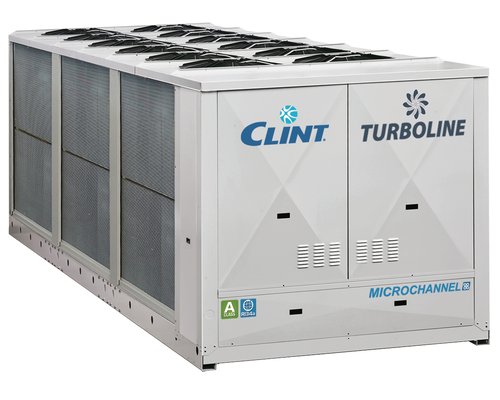

CHA/TTY 1301-1÷5004-1
Chillere aer-apă Turboline de înaltă eficiență cu compresoare Turbocor oil-free cu levitație magnetică, evaporator inundat shell & tube, R134a și opțional R513A.
Prezentare tehnică
CHA/TTY este gama Turboline pentru aplicații de mare putere pe R134a/R513A. Combinația dintre compresoarele centrifugal Turbocor, evaporatorul inundat și posibilitatea utilizării bateriilor Microchannel urmărește eficiență ridicată la sarcină parțială, curenți de pornire reduși și funcționare silențioasă.
Selecția finală trebuie făcută pentru punctul real de funcționare al instalației: temperaturi tur/retur, temperatură exterioară, procent de glicol, regim de sarcină parțială, nivel acustic, hidraulică și cerințe de automatizare.
Versiuni disponibile
- CHA/TTY – numai răcire
- CHA/TTY/MC – numai răcire cu baterii Microchannel
Caracteristici constructive și funcționale
- Compresoare Turbocor semi-ermetice centrifugal, oil-free, cu lagăre magnetice și Inverter integrat.
- Reglare continuă a capacității și curenți de pornire reduși.
- Ventilatoare axiale; opțional EC/ECH.
- Condensator Cu/Al sau Microchannel.
- Evaporator inundat shell & tube de înaltă eficiență.
- R134a standard; R513A disponibil la cerere.
- Control condensare inclus pentru funcționare până la -20 °C exterior.
- Control TURBOSOFT cu RS485 și opțiuni de monitorizare web/BMS.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune minimă/maximă și faze
- EC – ventilatoare EC Inverter
- ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
- TX – baterie cu aripioare pretratate
- TXB – tratament epoxidic pentru baterie
- EW – racorduri hidraulice exterioare
- PU / PD – pompă simplă sau dublă
- GS / GD – garnituri pompe pentru glicol >30%
- FE / FX / FZ / FH – protecții antiîngheț
- TS – interfață Touch Screen
- WM – monitorizare web 4G
- IST – Modbus TCP/IP
- ISBT / ISB1 / ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- IAV / IAA / IAS / IDL – setpoint la distanță, al doilea setpoint și demand limit
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice de protecție pentru baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1301-1 | 1401-1 | 1701-1 | 2201-1 | 2602-1 | 3302-1 | 4002-1 | 4302-1 | 4603-1 | 4804-1 | 5004-1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 248 | 282 | 335 | 403 | 509 | 627 | 770 | 929 | 1075 | 1260 | 1456 |
| Putere absorbită STD | kW | 73 | 81 | 97 | 116 | 145 | 185 | 221 | 274 | 311 | 362 | 433 |
| EER STD | 3.4 | 3.48 | 3.45 | 3.47 | 3.51 | 3.39 | 3.48 | 3.39 | 3.46 | 3.48 | 3.36 | |
| Putere frigorifică EN14511 | kW | 247 | 281 | 334 | 402 | 507 | 624 | 767 | 925 | 1072 | 1256 | 1450 |
| Putere absorbită EN14511 | kW | 74 | 82 | 98 | 117 | 147 | 188 | 224 | 278 | 315 | 366 | 439 |
| EER EN14511 | 3.32 | 3.43 | 3.4 | 3.42 | 3.46 | 3.33 | 3.43 | 3.32 | 3.41 | 3.43 | 3.31 | |
| SEER STD | 4.88 | 5.06 | 5.07 | 5.18 | 5.14 | 5.16 | 5.34 | 5.29 | 5.36 | 5.4 | 5.25 | |
| Putere absorbită MC | kW | 64 | 73 | 86 | 106 | 132 | 163 | 198 | 243 | 281 | 328 | 381 |
| EER MC | 3.88 | 3.86 | 3.9 | 3.8 | 3.86 | 3.85 | 3.89 | 3.82 | 3.83 | 3.84 | 3.82 | |
| SEER MC | 4.93 | 5.11 | 5.12 | 5.23 | 5.19 | 5.22 | 5.4 | 5.34 | 5.41 | 5.46 | 5.31 | |
| Compresoare | buc | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă evaporator | l/s | 11.85 | 13.47 | 16.01 | 19.25 | 24.32 | 29.96 | 36.79 | 44.39 | 51.36 | 60.2 | 69.56 |
| Pierdere presiune evaporator | kPa | 64 | 40 | 40 | 35 | 44 | 56 | 46 | 68 | 46 | 50 | 59 |
| Racord apă evaporator | DN | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 |
| Curent maxim funcționare | A | 168 | 168 | 168 | 262 | 329 | 337 | 509 | 517 | 763 | 658 | 1002 |
| Curent maxim pornire | A | 25 | 25 | 25 | 33 | 186 | 194 | 280 | 288 | 534 | 515 | 773 |
| Presiune disponibilă pompă | kPa | 150 | 200 | 195 | 165 | 175 | 145 | 155 | 120 | 170 | 220 | 185 |
| Presiune sonoră STD | dB(A) | 69 | 69 | 69 | 69 | 70 | 70 | 70 | 69 | 70 | 71 | 71 |
| Presiune sonoră MC | dB(A) | 68 | 68 | 68 | 68 | 69 | 69 | 69 | 68 | 69 | 70 | 70 |
| Greutate transport | kg | 2440 | 2440 | 2770 | 2790 | 3685 | 4020 | 4055 | 5710 | 6460 | 7430 | 7640 |
| Greutate funcționare | kg | 2510 | 2510 | 2900 | 2920 | 3825 | 4170 | 4225 | 5910 | 6680 | 7660 | 7880 |
Dimensiuni
| Parametru | UM | 1301-1 | 1401-1 | 1701-1 | 2201-1 | 2602-1 | 3302-1 | 4002-1 | 4302-1 | 4603-1 | 4804-1 | 5004-1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 4000 | 4000 | 5000 | 5000 | 6200 | 7200 | 7200 | 8400 | 10050 | 11100 | 11100 |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2500 | 2500 | 2500 | 2500 |
Documentație disponibilă la producător
Întrebări frecvente
Care este diferența față de CHA/TTH?
CHA/TTY utilizează R134a, cu opțiune R513A, în timp ce CHA/TTH este construit în jurul R1234ze, cu R515B la cerere.
Există versiune Microchannel?
Da. Seria este disponibilă și în versiune CHA/TTY/MC.
Care este puterea maximă a gamei?
În condițiile nominale publicate de producător, gama ajunge până la aproximativ 1456 kW.
Datele tehnice sunt structurate după documentația publică CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
