CHA/Y/FC 1202-B÷6002-B

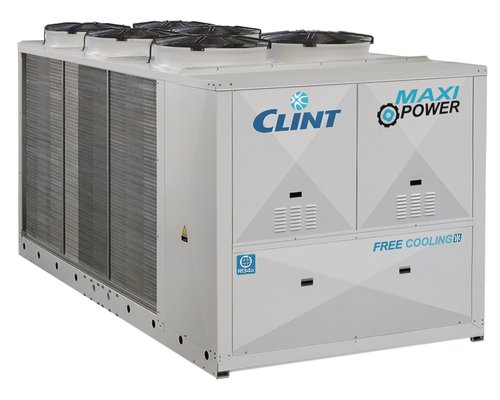

Chillere aer-apă Free Cooling de mare putere, cu compresoare Screw, schimbător shell & tube și control pentru regim CHILLER, FREE COOLING sau MIXT.
Prezentare tehnică
CHA/Y/FC 1202-B÷6002-B este o familie pentru instalații comerciale și industriale mari care au nevoie de apă răcită pe tot parcursul anului. Integrarea bateriei Free Cooling permite reducerea funcționării compresoarelor la temperaturi exterioare scăzute, iar opțiunile cu ventilatoare EC/ECH și Inverter pe compresoare pot îmbunătăți eficiența sezonieră. Agentul standard este R134a, iar R513A este disponibil la cerere.
La dimensionarea unui chiller Free Cooling trebuie verificate separat punctul nominal de răcire mecanică, temperatura de intrare în Free Cooling total, procentul de glicol, temperaturile tur/retur, profilul anual de temperatură exterioară și sarcina parțială. Aceste elemente determină economia reală de energie.
Versiuni disponibile
- CHA/Y/FC – numai răcire, cu Free Cooling integrat
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată, protejată prin vopsire cu pulbere poliesterică.
- Compresoare Screw cu separator de ulei integrat și reglare continuă a capacității.
- Ventilatoare axiale cu motor cu rotor exterior; EC/ECH disponibile opțional.
- Condensator din țevi de cupru și aripioare din aluminiu, combinat cu baterii Free Cooling.
- Evaporator shell & tube cu două circuite frigorifice independente și un circuit hidraulic.
- Ventile de expansiune electronice și măsurare electronică a presiunilor.
- Control de condensare inclus pentru funcționare până la -20 °C exterior.
- Control electronic al vanelor cu 3 căi pentru modurile CHILLER, FREE COOLING și MIXT.
- R134a standard; R513A la cerere.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune minimă/maximă și faze
- SL – pachet de reducere a zgomotului
- DSVH/DSVHL – supape duble de siguranță
- BT – kit temperatură joasă apă
- EC – ventilatoare EC Inverter
- ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
- TX – baterii cu aripioare pretratate
- SP – rezervor inerțial
- PU/PUI/PD/PDI – pompe simple/duble, fixe sau Inverter
- SPU/SPUI/SPD/SPDI – rezervor + pompe
- GS/GD – garnituri pompe pentru glicol >30%
- II – Inverter pe un compresor și soft-start pentru celelalte
- ID – Inverter pe toate compresoarele
- SS – soft-start
- WM – monitorizare web 4G
- IS/IST – Modbus RTU/TCP-IP
- ISBT/ISB1/ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- MTS – management Master/Slave
- IAV/IAA – setpoint extern 0–10 V / 4–20 mA
- IAS – activare al doilea setpoint
- IDL – demand limit din intrare digitală
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice pentru protecția bateriilor
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1202-B | 1302-B | 1502-B | 1702-B | 1902-B | 2002-B | 2602-B | 3002-B | 3602-B | 4202-B | 4802-B | 5402-B | 6002-B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 217 | 258 | 315 | 375 | 418 | 473 | 569 | 709 | 847 | 994 | 1139 | 1288 | 1460 |
| Putere absorbită | kW | 83 | 97 | 114 | 148 | 157 | 184 | 210 | 263 | 316 | 370 | 434 | 490 | 541 |
| EER | 2.61 | 2.66 | 2.76 | 2.53 | 2.66 | 2.57 | 2.71 | 2.7 | 2.68 | 2.69 | 2.62 | 2.63 | 2.7 | |
| Putere frigorifică EN14511 | kW | 215 | 255 | 311 | 371 | 413 | 469 | 565 | 702 | 838 | 984 | 1126 | 1272 | 1436 |
| Putere absorbită EN14511 | kW | 85 | 100 | 118 | 152 | 162 | 188 | 215 | 270 | 325 | 380 | 447 | 507 | 565 |
| EER EN14511 | 2.53 | 2.55 | 2.64 | 2.44 | 2.55 | 2.49 | 2.63 | 2.6 | 2.58 | 2.59 | 2.52 | 2.51 | 2.54 | |
| SEPR cu EC/ECH | 5.0 | 5.04 | 5.03 | 5.03 | 5.3 | 5.2 | 5.4 | 5.4 | 5.2 | 5.2 | 5.2 | 5.3 | 5.3 | |
| SEPR cu EC/ECH + ID | 5.35 | 5.39 | 5.38 | 5.38 | 5.64 | 5.57 | 5.76 | 5.74 | 5.5 | 5.57 | 5.5 | 5.62 | 5.64 | |
| Temperatură aer Free Cooling total | °C | -2.5 | -2.0 | -2.0 | -4.5 | -3.7 | -4.0 | -3.5 | -4.3 | -4.3 | -4.6 | -4.7 | -4.1 | -3.9 |
| Putere absorbită în Free Cooling | kW | 8 | 12 | 12 | 12 | 12 | 16 | 20 | 20 | 22 | 22 | 25 | 29 | 36 |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă | l/s | 11.22 | 13.34 | 16.29 | 19.38 | 21.61 | 24.45 | 29.42 | 36.65 | 43.79 | 51.38 | 58.88 | 66.58 | 75.47 |
| Pierdere de presiune | kPa | 125 | 170 | 180 | 168 | 191 | 130 | 115 | 160 | 164 | 160 | 200 | 225 | 300 |
| Racord apă | DN | 100 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | 200 | 200 | 200 |
| Curent maxim funcționare | A | 194 | 201 | 237 | 261 | 293 | 337 | 393 | 437 | 565 | 649 | 713 | 720 | 896 |
| Curent maxim pornire | A | 256 | 263 | 281 | 337 | 353 | 405 | 504 | 526 | 770 | 812 | 848 | 855 | 1688 |
| Presiune statică pompă | kPa | 125 | 105 | 130 | 105 | 100 | 140 | 105 | 115 | 130 | 140 | 170 | 120 | 115 |
| Volum rezervor | L | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 2000 | 2000 | 2000 | 2000 | — | — | — |
| Presiune sonoră STD | dB(A) | 75 | 75 | 76 | 76 | 76 | 77 | 77 | 77 | 79 | 79 | 79 | 79 | 80 |
| Presiune sonoră cu SL | dB(A) | 72 | 72 | 73 | 73 | 73 | 74 | 74 | 74 | 76 | 76 | 76 | 76 | 77 |
| Greutate transport | kg | 3250 | 3320 | 3620 | 3805 | 4180 | 4510 | 5310 | 6820 | 7710 | 8605 | 9590 | 10070 | 11750 |
| Greutate funcționare | kg | 3450 | 3520 | 3870 | 4060 | 4530 | 4850 | 5700 | 7420 | 8350 | 9410 | 10550 | 10900 | 12970 |
Dimensiuni
| Parametru | UM | 1202-B | 1302-B | 1502-B | 1702-B | 1902-B | 2002-B | 2602-B | 3002-B | 3602-B | 4202-B | 4802-B | 5402-B | 6002-B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 4400 | 4400 | 4400 | 4400 | 5550 | 5550 | 6700 | 10050 | 10050 | 10050 | 10050 | 11100 | 13400 |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime | mm | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2750 | 2750 | 2750 | 2750 |
Documentație disponibilă la producător
Întrebări frecvente
Pentru ce aplicații este potrivită gama?
Pentru instalații comerciale și industriale mari cu producție de apă răcită pe tot parcursul anului și potențial semnificativ de Free Cooling.
Care este puterea maximă a gamei?
Puterea frigorifică nominală ajunge la aproximativ 1460 kW.
Se poate utiliza R513A?
Da. CLINT indică R134a standard și R513A disponibil la cerere.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
