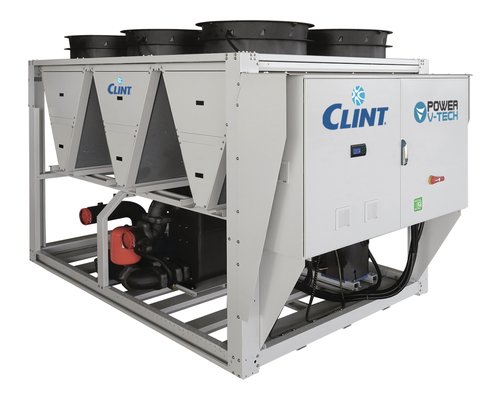

CLINT · Power V-Tech · R1234ze
CHV/H/HE/MC 804-P÷2406-P
Chillere aer-apă de înaltă eficiență pentru instalații comerciale și industriale de putere mare, cu refrigerant HFO R1234ze, arhitectură multi-compresor și două circuite frigorifice.
Putere frigorifică213–600 kW
CompresorScroll
RefrigerantR1234ze
CondensatorMicrochannel / CuAl
Prezentare tehnică
Seria CHV/H/HE/MC 804-P÷2406-P este destinată instalațiilor comerciale și industriale medii și mari. În versiunea standard, condensatorul Microchannel crește schimbul termic și eficiența față de bateriile convenționale, iar variantele CuAl rămân disponibile pentru cerințe specifice.
Arhitectura multi-compresor pe două circuite frigorifice permite trepte multiple de capacitate, reduce curentul de pornire și crește continuitatea în exploatare. Sunt disponibile pompe Inverter și ventilatoare EC, inclusiv variante cu presiune statică disponibilă pentru instalații canalizate.
Versiuni
- CHV/H/HE/MC – răcire, înaltă eficiență, baterii Microchannel
- CHV/H/HE/MC/SSL – răcire super-silențioasă, Microchannel
- CHV/H/HE – răcire, înaltă eficiență, baterii CuAl
- CHV/H/HE/SSL – răcire super-silențioasă, baterii CuAl
Caracteristici constructive și funcționale
- Cadru portant din tablă galvanizată, protejat suplimentar prin vopsire cu pulbere poliesterică.
- Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
- Ventilatoare axiale; controlul proporțional permite funcționare eficientă în răcire până la -20 °C exterior și reducerea zgomotului la sarcină redusă.
- Condensator cu baterii Microchannel din aluminiu în versiunea standard; sunt disponibile și versiuni cu țevi de cupru și aripioare din aluminiu.
- Evaporator cu plăci brazate AISI 316, cu două circuite frigorifice independente și un circuit de apă, plus presostat diferențial.
- Vană de izolare pe linia de lichid, ventil electronic de expansiune și traductoare electronice de înaltă/joasă presiune.
- Refrigerant HFO R1234ze.
- Tablou electric cu întrerupător principal interblocat, protecții și control cu microprocesor.
- Versiunile super-silențioase folosesc turații reduse ale ventilatoarelor și carcasă fonoabsorbantă pentru compresoare.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – releu control tensiune/faze
- SL – insonorizare unitate
- RFM – vană de izolare pe refulare
- DSVH / DSVHL – supape duble de siguranță
- BT – kit temperatură joasă apă
- EC / ECH – ventilatoare EC, inclusiv presiune statică ridicată
- TXB / TX – protecții pentru baterie
- EWR / EWB – racorduri de apă laterale/spate
- PS / PSI / PD / PDI – pompe simple/duble, fixe sau Inverter
- GS / GD – garnituri pentru glicol >30%
- FE / FX / FZ / FH – pachete antiîngheț
- SS – soft start
- WM – monitorizare web 4G
- IS / IST – Modbus RTU/TCP-IP
- ISBT / ISB1 / ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- MTS – Master/Slave
- IAV / IAA / IAS / IDL – setpoint și demand limit
- CP – contacte fără potențial
- GDS – detector de pierderi
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 804-P | 1004-P | 1204-P | 1604-P | 1806-P | 2406-P |
|---|---|---|---|---|---|---|---|
| Putere frigorifică MC | kW | 213 | 260 | 322 | 402 | 487 | 600 |
| Putere absorbită MC | kW | 67.0 | 80.0 | 103 | 126 | 154 | 189 |
| EER MC | 3.18 | 3.25 | 3.13 | 3.19 | 3.16 | 3.17 | |
| EER MC EN14511 | 3.16 | 3.23 | 3.10 | 3.17 | 3.14 | 3.15 | |
| SEER MC | 4.51 | 4.56 | 4.48 | 4.61 | 4.71 | 4.72 | |
| Eficiență sezonieră MC | % | 177 | 179 | 176 | 181 | 185 | 186 |
| Putere frigorifică CuAl | kW | 212 | 258 | 318 | 399 | 485 | 598 |
| EER CuAl | 3.12 | 3.18 | 3.04 | 3.13 | 3.12 | 3.12 | |
| EER CuAl EN14511 | 3.09 | 3.16 | 3.01 | 3.11 | 3.10 | 3.10 | |
| SEER CuAl | 4.43 | 4.48 | 4.40 | 4.53 | 4.65 | 4.65 | |
| Compresoare | buc | 2+2 | 2+2 | 2+2 | 2+2 | 3+3 | 3+3 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 |
| Trepte capacitate | buc | 4 | 4 | 4 | 4 | 6 | 6 |
| Debit apă evaporator | l/s | 10.15 | 12.39 | 15.35 | 19.16 | 23.21 | 28.60 |
| Pierdere presiune evaporator | kPa | 17 | 18 | 18 | 19 | 19 | 21 |
| Racord apă | DN | 100 | 100 | 100 | 150 | 150 | 150 |
| Curent maxim funcționare | A | 175 | 146 | 183 | 232 | 275 | 349 |
| Curent maxim pornire | A | 373 | 442 | 504 | 651 | 643 | 819 |
| Presiune disponibilă pompă | kPa | 129 | 118 | 119 | 110 | 140 | 116 |
| Presiune statică ECH | Pa | 70 | 75 | 75 | 75 | 75 | 70 |
| Presiune sonoră MC | dB(A) | 71 | 73 | 74 | 76 | 75 | 76 |
| Presiune sonoră MC + SL | dB(A) | 68 | 70 | 71 | 73 | 72 | 73 |
| Presiune sonoră MC/SSL | dB(A) | 62 | 64 | 66 | 67 | 66 | 68 |
| Greutate transport MC | kg | 2376 | 3049 | 3240 | 3998 | 5035 | 5866 |
| Greutate operare MC | kg | 2420 | 3100 | 3300 | 4080 | 5160 | 5980 |
Dimensiuni
| Parametru | UM | 804-P | 1004-P | 1204-P | 1604-P | 1806-P | 2406-P |
|---|---|---|---|---|---|---|---|
| Lungime MC/CuAl | mm | 3150 | 4500 | 4500 | 5850 | 7200 | 8550 |
| Lungime SSL | mm | 4500 | 5850 | 5850 | 7200 | 8550 | 9900 |
| Lățime | mm | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 |
| Înălțime | mm | 2550 | 2550 | 2550 | 2550 | 2550 | 2550 |
Condiții de referință: apă răcită 12/7 °C la aer exterior 35 °C. SEER conform Regulamentului UE 2016/2281. Presiunea sonoră în câmp liber la 1 m, conform ISO 3744. Datele complete pentru versiunile CuAl și greutățile SSL se verifică în documentația tehnică.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Technical brochure CHV/H/MC 804-P÷2406-P – CLB 238
Specification items CHV/H/HE/MC
Manuale instalare, utilizare și mentenanță în EN/DE/ES/FR/IT
Manuale accesorii: amortizoare și tratamente baterii
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului pentru punctul real de funcționare.
