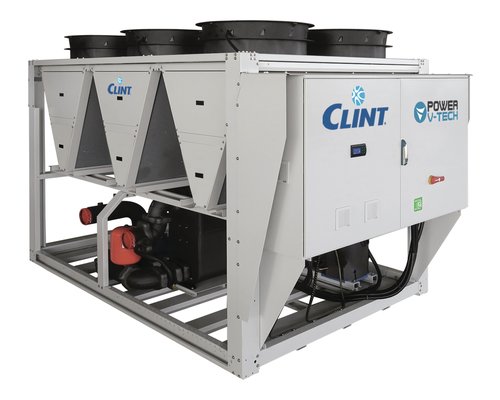

CLINT · Power V-Tech · Very High Efficiency
CHV/H/XE/MC 804-P÷2406-P
Chillere aer-apă de foarte înaltă eficiență, cu ventilatoare axiale EC Inverter, compresoare Scroll, schimbător cu plăci și baterii Microchannel.
Putere frigorifică223–618 kW
CompresorScroll
RefrigerantR1234ze
VentilatoareEC Inverter
Prezentare tehnică
CHV/H/XE/MC este varianta de foarte înaltă eficiență a platformei Power V-Tech. Ventilatoarele axiale EC Inverter sunt standard și contribuie atât la eficiența sezonieră ridicată, cât și la controlul continuu al condensării până la temperaturi exterioare de -20 °C în răcire.
Seria folosește două circuite frigorifice și mai multe compresoare, oferind redundanță funcțională și o bună adaptare la sarcini parțiale. Pentru integrarea în instalații complexe sunt disponibile protocoale Modbus, BACnet și SNMP, precum și monitorizare web 4G.
Versiuni
- CHV/H/XE/MC – foarte înaltă eficiență, răcire, baterii Microchannel
- CHV/H/XE – foarte înaltă eficiență, răcire, baterii CuAl
Caracteristici constructive și funcționale
- Cadru portant din tablă galvanizată, protejat suplimentar prin vopsire cu pulbere poliesterică.
- Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
- Ventilatoare axiale EC Inverter; controlul continuu permite funcționare eficientă în răcire până la -20 °C exterior și reducerea zgomotului la sarcină redusă.
- Condensator cu baterii Microchannel din aluminiu în versiunea standard; sunt disponibile și versiuni cu țevi de cupru și aripioare din aluminiu.
- Evaporator cu plăci brazate AISI 316, cu două circuite frigorifice independente și un circuit de apă, plus presostat diferențial.
- Vană de izolare pe linia de lichid, ventil electronic de expansiune și traductoare electronice de înaltă/joasă presiune.
- Refrigerant HFO R1234ze.
- Tablou electric cu întrerupător principal interblocat, protecții și control cu microprocesor.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – releu control tensiune/faze
- SL – insonorizare unitate
- RFM – vană de izolare pe refulare
- DSVH / DSVHL – supape duble de siguranță
- BT – kit temperatură joasă apă
- TXB / TX – protecții pentru baterie
- EWR / EWB – racorduri de apă laterale/spate
- PS / PSI / PD / PDI – pompe simple/duble, fixe sau Inverter
- GS / GD – garnituri pentru glicol >30%
- FE / FX / FZ / FH – pachete antiîngheț
- SS – soft start
- WM – monitorizare web 4G
- IS / IST – Modbus RTU/TCP-IP
- ISBT / ISB1 / ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- MTS – Master/Slave
- IAV / IAA / IAS / IDL – setpoint și demand limit
- CP – contacte fără potențial
- GDS – detector de pierderi
- MN – manometre înaltă/joasă presiune
- ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
Accesorii livrate separat
- CR – panou de comandă la distanță
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 804-P | 1004-P | 1204-P | 1604-P | 1806-P | 2406-P |
|---|---|---|---|---|---|---|---|
| Putere frigorifică MC | kW | 223 | 270 | 337 | 415 | 503 | 618 |
| Putere absorbită MC | kW | 64.9 | 78.0 | 100 | 121 | 150 | 183 |
| EER MC | 3.44 | 3.46 | 3.37 | 3.43 | 3.35 | 3.38 | |
| EER MC EN14511 | 3.41 | 3.43 | 3.34 | 3.40 | 3.33 | 3.35 | |
| SEER MC | 5.40 | 5.41 | 5.21 | 5.33 | 5.46 | 5.41 | |
| Eficiență sezonieră MC | % | 213 | 213 | 205 | 210 | 215 | 213 |
| Putere frigorifică CuAl | kW | 222 | 268 | 333 | 412 | 501 | 616 |
| EER CuAl | 3.36 | 3.39 | 3.26 | 3.38 | 3.32 | 3.33 | |
| EER CuAl EN14511 | 3.34 | 3.36 | 3.24 | 3.35 | 3.30 | 3.31 | |
| SEER CuAl | 5.23 | 5.24 | 5.08 | 5.15 | 5.40 | 5.33 | |
| Compresoare | buc | 2+2 | 2+2 | 2+2 | 2+2 | 3+3 | 3+3 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 |
| Trepte capacitate | buc | 4 | 4 | 4 | 4 | 6 | 6 |
| Debit apă evaporator | l/s | 10.63 | 12.87 | 16.06 | 19.78 | 23.98 | 29.46 |
| Pierdere presiune evaporator | kPa | 19 | 19 | 20 | 20 | 20 | 22 |
| Racord apă | DN | 100 | 100 | 100 | 150 | 150 | 150 |
| Curent maxim funcționare | A | 179 | 227 | 275 | 338 | 412 | 504 |
| Curent maxim pornire | A | 377 | 445 | 507 | 653 | 644 | 818 |
| Presiune statică ECH | Pa | 60 | 65 | 65 | 60 | 60 | 60 |
| Presiune sonoră MC | dB(A) | 70 | 72 | 74 | 75 | 75 | 76 |
| Presiune sonoră MC + SL | dB(A) | 68 | 69 | 71 | 72 | 72 | 73 |
| Greutate transport MC | kg | 3016 | 3699 | 3890 | 4598 | 5665 | 6496 |
| Greutate operare MC | kg | 3060 | 3750 | 3950 | 4680 | 5790 | 6610 |
Dimensiuni
| Parametru | UM | 804-P | 1004-P | 1204-P | 1604-P | 1806-P | 2406-P |
|---|---|---|---|---|---|---|---|
| Lungime | mm | 4500 | 5850 | 5850 | 7200 | 8550 | 9900 |
| Lățime | mm | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 |
| Înălțime | mm | 2550 | 2550 | 2550 | 2550 | 2550 | 2550 |
Condiții de referință: apă răcită 12/7 °C la aer exterior 35 °C. SEER conform Regulamentului UE 2016/2281. Presiunea sonoră în câmp liber la 1 m conform ISO 3744. Datele detaliate pentru variantele CuAl se confirmă în broșura tehnică.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Technical brochure CHV/H/MC 804-P÷2406-P – CLB 238
Specification items CHV/H/XE/MC
Manual de instalare/utilizare/mentenanță CHV/H/XE/MC în EN și IT
Manuale accesorii: amortizoare și tratamente baterii
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului pentru punctul real de funcționare.
