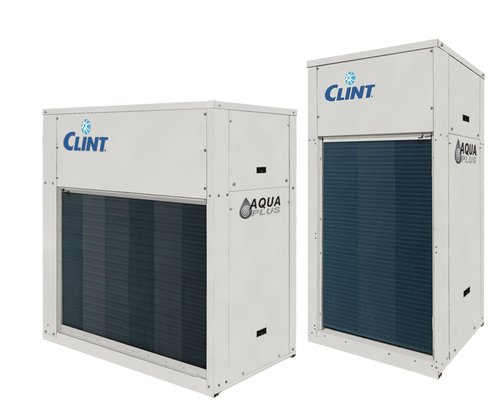

CRA/IK/A 51÷131
Chillere aer-apă și pompe de căldură de înaltă eficiență pentru instalare la interior, cu ventilatoare EC Inverter Plug-Fan, compresor Inverter Scroll și schimbător cu plăci.
Prezentare tehnică
Seria CRA/IK/A 51÷131 este proiectată pentru situațiile în care amplasarea unei unități în exterior este dificilă sau imposibilă. Unitatea se montează la interior și evacuează aerul printr-o rețea de tubulatură, beneficiind de ventilatoare EC Inverter Plug-Fan cu presiune statică disponibilă.
Poate deservi instalații cu ventiloconvectoare sau poate fi utilizată, prin schimbător intermediar, pentru aplicații de răcire de proces. Compresorul DC Inverter Scroll și ventilatoarele EC permit modularea funcționării și contribuie la eficiența sezonieră. CLINT indică R410A standard, cu R452B sau R454B la cerere.
Controlul condensării este inclus și permite funcționarea în răcire până la -20 °C temperatură exterioară. În regim de încălzire, producătorul indică funcționare până la -15 °C. Automatizarea oferă funcții pentru setpoint extern 0–10 V / 4–20 mA, al doilea setpoint, demand limit, sisteme hibride și producerea apei calde menajere.
Versiuni
- CRA/IK/A – numai răcire
- CRA/IK/A/WP – pompă de căldură reversibilă
Caracteristici constructive și funcționale
- Cadru autoportant din oțel pre-vopsit și compartiment compresor insonorizat.
- Compresor DC Inverter Scroll cu protecție internă la supraîncălzire, încălzitor de carter și carcasă fonoizolantă.
- Ventilatoare EC Inverter Plug-Fan cu palete inversate și control electronic continuu al turației.
- Condensator cu țevi de cupru și aripioare din aluminiu; versiunea WP include tavă de condens.
- Evaporator cu plăci brazate din inox AISI 316 și presostat diferențial pe apă; la pompa de căldură este instalat încălzitor antiîngheț.
- Ventil de expansiune electronic.
- Control al condensării inclus pentru funcționare în răcire până la -20 °C și reducerea nivelului sonor în special pe timp de noapte.
- Funcționare în încălzire până la -15 °C temperatură exterioară.
- Control cu microprocesor și funcții avansate pentru setpoint la distanță, demand limit, sisteme hibride și apă caldă menajeră.
Accesorii montate din fabrică
- BT – kit pentru temperatură joasă a apei
- TX – baterie cu aripioare pretratate
- PS – pompă de circulație simplă
- GS – garnituri pompă pentru glicol >30%
- FE – încălzitor antiîngheț pentru evaporator
Accesorii livrate separat
- CR – panou de comandă la distanță
- IS – Modbus RTU prin RS485
- SQC – secvențiator pentru rețea de unități
- RP – protecții metalice pentru baterii
- AG – amortizoare din cauciuc
Date tehnice pe modele
| Parametru | UM | 51 | 61 | 71 | 81 | 91 | 101 | 131 |
|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 12.4 | 15.7 | 19.0 | 22.4 | 25.8 | 30.5 | 35.9 |
| Putere absorbită răcire | kW | 4.3 | 5.4 | 6.5 | 7.7 | 9.3 | 10.3 | 12.1 |
| EER | 2.88 | 2.91 | 2.92 | 2.91 | 2.77 | 2.96 | 2.97 | |
| Putere frigorifică EN14511 | kW | 12.4 | 15.7 | 19.0 | 22.3 | 25.8 | 30.4 | 35.8 |
| Putere absorbită răcire EN14511 | kW | 3.9 | 5.1 | 6.2 | 7.4 | 8.4 | 9.4 | 11.3 |
| EER EN14511 | 3.14 | 3.10 | 3.07 | 3.02 | 3.08 | 3.24 | 3.18 | |
| SEER | 4.32 | 4.30 | 4.23 | 4.33 | 4.32 | 4.10 | 4.12 | |
| Eficiență energetică răcire | % | 170 | 169 | 166 | 170 | 170 | 161 | 162 |
| Putere termică | kW | 14.1 | 17.5 | 20.9 | 24.8 | 28.7 | 34.3 | 40.4 |
| Putere absorbită încălzire | kW | 4.5 | 5.4 | 6.4 | 7.5 | 9.4 | 10.7 | 12.6 |
| COP | 3.13 | 3.24 | 3.27 | 3.31 | 3.05 | 3.21 | 3.21 | |
| Putere termică EN14511 | kW | 14.2 | 17.6 | 21.0 | 24.9 | 28.8 | 34.4 | 40.5 |
| Putere absorbită încălzire EN14511 | kW | 4.2 | 5.1 | 6.1 | 7.2 | 8.5 | 9.8 | 11.8 |
| COP EN14511 | 3.40 | 3.46 | 3.44 | 3.45 | 3.39 | 3.50 | 3.43 | |
| SCOP temperatură joasă | 3.58 | 3.57 | 3.68 | 3.70 | 3.91 | 4.08 | 3.79 | |
| Eficiență energetică încălzire - temperatură joasă | % | 140 | 140 | 144 | 145 | 153 | 160 | 149 |
| Clasă energetică încălzire - temperatură joasă | A+ | A+ | A+ | A+ | A++ | A++ | A+ | |
| SCOP temperatură medie | 2.89 | 2.84 | 2.87 | 2.86 | 2.92 | 2.93 | 2.90 | |
| Eficiență energetică încălzire - temperatură medie | % | 113 | 111 | 112 | 111 | 114 | 114 | 113 |
| Clasă energetică încălzire - temperatură medie | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
| Compresoare | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Debit apă evaporator | l/s | 0.59 | 0.75 | 0.91 | 1.07 | 1.23 | 1.45 | 1.71 |
| Pierdere de presiune evaporator | kPa | 25 | 20 | 29 | 30 | 20 | 29 | 31 |
| Racord apă evaporator | G | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ |
| Presiune statică disponibilă ventilator | Pa | 115 | 115 | 115 | 115 | 150 | 150 | 150 |
| Alimentare electrică | V/Ph/Hz | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 |
| Curent maxim funcționare | A | 14 | 14 | 16 | 19 | 22 | 22 | 25 |
| Curent maxim pornire | A | 9 | 9 | 10 | 11 | 12 | 12 | 13 |
| Presiune disponibilă pompă | kPa | 76 | 82 | 70 | 60 | 140 | 115 | 150 |
| Racord apă unitate cu pompă | G | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ | 1 ¼″ |
| Presiune sonoră | dB(A) | 58 | 58 | 59 | 61 | 62 | 63 | 64 |
| Greutate transport | kg | 203 | 213 | 215 | 217 | 353 | 359 | 374 |
| Greutate operare | kg | 205 | 215 | 217 | 219 | 356 | 362 | 377 |
| Lungime | mm | 900 | 900 | 900 | 900 | 1500 | 1500 | 1500 |
| Lățime | mm | 690 | 690 | 690 | 690 | 800 | 800 | 800 |
| Înălțime | mm | 1750 | 1750 | 1750 | 1750 | 1600 | 1600 | 1600 |
Documentație disponibilă la producător
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
