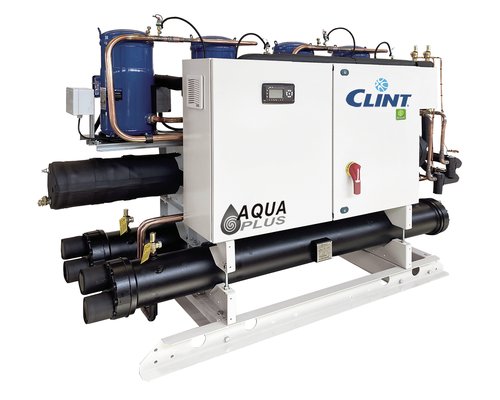

CWW/K 182÷604
Chiller apă-apă și pompă de căldură reversibilă CLINT cu compresoare Scroll și schimbătoare shell & tube, pentru aplicații comerciale și industriale unde se urmăresc robustețe, compactitate și instalare la interior.
Prezentare tehnică
Chiller apă-apă și pompă de căldură reversibilă CLINT cu compresoare Scroll și schimbătoare shell & tube, pentru aplicații comerciale și industriale unde se urmăresc robustețe, compactitate și instalare la interior.
La selecția unui chiller răcit cu apă trebuie verificate simultan temperatura apei răcite, temperaturile circuitului de condensare, sursa de disipare a căldurii (turn de răcire, dry-cooler, apă de puț sau alt circuit), sarcina parțială, debitul și pierderile de presiune. O alegere corectă nu se face doar după puterea nominală din catalog.
Versiuni disponibile
- CWW/K – numai răcire
- CWW/K/WP – pompă de căldură reversibilă
- CWW/K/SSL – numai răcire super-silențios
- CWW/K/WP/SSL – pompă de căldură reversibilă super-silențioasă
Caracteristici constructive și funcționale
- Cadru portant galvanizat cu protecție prin pulbere poliesterică.
- Compresoare Scroll cu vizor de ulei, protecție termică și încălzitor carter.
- Condensator shell & tube; un circuit frigorific la 182÷453 și două la 524÷604.
- Evaporator shell & tube, cu presostat diferențial de apă.
- R410A standard; R452B sau R454B la cerere.
- Control cu microprocesor și posibilitate Modbus RTU.
Accesorii montate din fabrică
- IM – întrerupătoare automate
- RE – control tensiune și faze
- SL – insonorizare
- RFM/RFL – vane de izolare circuit frigorific
- PV2/PV3 – vane presostatice electronice
- BT – kit temperatură joasă apă
- BTS – funcționare geotermală
- DS – desuperheater
- HRT/P – recuperare totală de căldură în paralel
- SP/SPU/SPD – rezervor și pompe
- FE/FB – protecție antigel
- SS – soft start
- DPH – funcționare doar încălzire
- IS – Modbus RTU
- IVV – semnal 0–10 V pentru vana sursei
- MN – manometre
Accesorii livrate separat
- CR – panou de comandă la distanță
- AG/AG2 – amortizoare din cauciuc
- AM/AM2 – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 182 | 202 | 242 | 262 | 302 | 363 | 393 | 453 | 524 | 604 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 57.0 | 62.6 | 70.9 | 82.9 | 98.3 | 111 | 129 | 151 | 172 | 196 |
| Putere absorbită răcire | kW | 13.2 | 14.3 | 16.4 | 18.9 | 22.0 | 25.7 | 28.2 | 33.1 | 38.2 | 44.1 |
| EER | 4.32 | 4.38 | 4.32 | 4.39 | 4.47 | 4.32 | 4.57 | 4.56 | 4.5 | 4.44 | |
| Putere frigorifică EN14511 | kW | 56.7 | 62.2 | 70.4 | 82.2 | 97.6 | 110 | 128 | 150 | 171 | 195 |
| EER EN14511 | 4.14 | 4.17 | 4.1 | 4.14 | 4.23 | 4.1 | 4.36 | 4.36 | 4.31 | 4.27 | |
| SEER | 5.21 | 5.22 | 5.21 | 5.22 | 5.71 | 5.22 | 5.74 | 6.21 | 5.83 | 6.19 | |
| Putere termică | kW | 74.6 | 80.3 | 91.7 | 106 | 122 | 139 | 158 | 182 | 208 | 238 |
| Putere absorbită încălzire | kW | 18.6 | 20.0 | 22.9 | 26.0 | 29.1 | 33.2 | 38.0 | 43.1 | 52.3 | 57.3 |
| COP | 4.01 | 4.02 | 4.0 | 4.08 | 4.19 | 4.19 | 4.16 | 4.22 | 3.98 | 4.15 | |
| SCOP | 4.16 | 4.39 | 4.39 | 4.53 | 4.62 | 4.57 | 4.85 | 4.64 | 4.72 | 4.84 | |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Trepte capacitate | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
| Debit apă evaporator | l/s | 2.72 | 2.99 | 3.39 | 3.96 | 4.7 | 5.3 | 6.16 | 7.21 | 8.22 | 9.36 |
| Pierdere presiune evaporator | kPa | 32 | 42 | 55 | 74 | 62 | 55 | 57 | 49 | 63 | 49 |
| Debit apă condensator | l/s | 3.35 | 3.67 | 4.17 | 4.86 | 5.75 | 6.53 | 7.51 | 8.8 | 10.04 | 11.47 |
| Pierdere presiune condensator | kPa | 15 | 17 | 18 | 20 | 27 | 33 | 23 | 30 | 20 | 27 |
| Curent maxim funcționare | A | 33 | 39 | 43 | 49 | 60 | 64 | 73 | 90 | 98 | 120 |
| Curent maxim pornire | A | 128 | 137 | 139 | 164 | 204 | 161 | 189 | 234 | 213 | 264 |
| Presiune statică disponibilă pompă | kPa | 150 | 145 | 130 | 140 | 110 | 165 | 165 | 140 | 135 | 105 |
| Volum rezervor | L | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 660 | 660 |
| Presiune sonoră STD | dB(A) | 59 | 59 | 61 | 60 | 62 | 62 | 63 | 65 | 65 | 65 |
| Presiune sonoră cu SL | dB(A) | 56 | 56 | 58 | 57 | 58 | 59 | 60 | 62 | 62 | 62 |
| Presiune sonoră SSL | dB(A) | 54 | 54 | 56 | 56 | 57 | 57 | 59 | 60 | 60 | 60 |
| Greutate transport | kg | 465 | 470 | 478 | 488 | 504 | 590 | 606 | 657 | 840 | 856 |
| Greutate funcționare | kg | 495 | 500 | 510 | 520 | 540 | 630 | 650 | 710 | 900 | 920 |
Dimensiuni
| Parametru | UM | 182 | 202 | 242 | 262 | 302 | 363 | 393 | 453 | 524 | 604 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 2100 | 2100 | 2300 | 2100 | 2700 | 2400 | 2400 | 2400 | 2400 | 2600 |
| Lățime | mm | 830 | 830 | 830 | 830 | 830 | 830 | 830 | 830 | 830 | 830 |
| Înălțime | mm | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1450 | 1450 |
Documentație disponibilă la producător
Selecția corectă a unui chiller răcit cu apă
Ce trebuie cunoscut înainte de selecție?
Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.
Este suficientă puterea nominală din tabel?
Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.
Poate fi integrat în BMS?
În funcție de serie și accesorii sunt disponibile protocoale precum Modbus, iar la gamele mai mari și BACnet, SNMP sau monitorizare web.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
