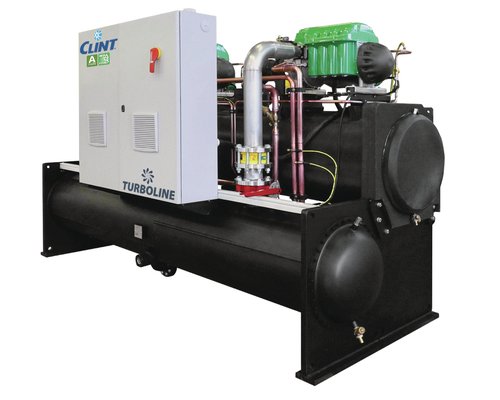

CWW/TTH/DR 1701-1÷6606-1
Chiller apă-apă CLINT TURBOLINE pentru funcționare cu dry-cooler, cu compresoare Turbocor oil-free cu levitație magnetică și evaporator flooded shell & tube. Seria folosește R1234ze și este optimizată pentru eficiență ridicată la sarcină parțială, curent redus la pornire și integrare în instalații cu temperaturi mai ridicate pe circuitul de condensare.
Prezentare tehnică
Chiller apă-apă CLINT TURBOLINE pentru funcționare cu dry-cooler, cu compresoare Turbocor oil-free cu levitație magnetică și evaporator flooded shell & tube. Seria folosește R1234ze și este optimizată pentru eficiență ridicată la sarcină parțială, curent redus la pornire și integrare în instalații cu temperaturi mai ridicate pe circuitul de condensare.
Pentru selecția corectă trebuie verificate punctul real de funcționare, temperaturile tur/retur pe circuitul de apă răcită și pe circuitul de condensare, debitele, pierderile de presiune, regimul anual de sarcină, cerințele acustice și integrarea în automatizarea clădirii sau procesului.
Versiuni disponibile
- CWW/TTH/DR – numai răcire pentru dry-cooler
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată cu protecție prin vopsire cu pulbere poliesterică.
- Compresoare centrifugale semi-ermetice Turbocor, oil-free, cu rotor în levitație magnetică, Inverter integrat, reglare continuă și sistem automat anti-cavitație.
- Circuitul de putere al compresorului include condensatoare pentru controlul rotorului la căderea alimentării, reactor pentru corecția factorului de putere și filtru EMI.
- Condensator shell & tube cu capete din fontă demontabile pentru acces la mentenanță.
- Evaporator flooded shell & tube de înaltă eficiență, cu un circuit frigorific și un circuit de apă, cu presostat diferențial.
- Ventil electronic de expansiune și senzori electronici de presiune.
- R1234ze standard; R515B disponibil la cerere.
- Control TURBOSOFT autoadaptiv, cu interfață RS485 și posibilitate de monitorizare web.
Accesorii montate din fabrică
- IM – întrerupătoare automate
- RE – releu reglabil min./max. tensiune și control faze
- HRT/P – recuperare totală de căldură în paralel
- FE – rezistență antigel evaporator
- TS – interfață Touch Screen
- WM – monitorizare web wireless 4G
- IST – Modbus TCP/IP, Ethernet
- ISBT – BACnet IP, Ethernet
- ISB1 – BACnet MSTP, RS485, certificat BTL
- ISBT1 – BACnet IP, Ethernet, certificat BTL
- ISS – SNMP, Ethernet
- IAV – setpoint la distanță 0–10 V
- IAA – setpoint la distanță 4–20 mA
- IAS – activare al doilea setpoint
- IDL – demand limit din intrare digitală
- CP – contacte fără potențial
- IVV – comandă 0–10 V pentru vana presostatică electronică pe sursă
- MN – manometre înaltă/joasă presiune
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Accesorii livrate separat
- CR – panou comandă la distanță
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1701-1 | 2202-1 | 3303-1 | 4404-1 | 5505-1 | 6606-1 |
|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 301 | 603 | 899 | 1203 | 1499 | 1802 |
| Putere absorbită | kW | 71 | 142 | 212 | 283 | 354 | 424 |
| EER | 4.24 | 4.25 | 4.24 | 4.25 | 4.23 | 4.25 | |
| Putere frigorifică EN14511 | kW | 300 | 601 | 896 | 1200 | 1494 | 1797 |
| Putere absorbită EN14511 | kW | 72 | 144 | 215 | 286 | 359 | 429 |
| EER EN14511 | 4.17 | 4.17 | 4.17 | 4.2 | 4.16 | 4.19 | |
| SEER | 8.55 | 8.67 | 8.83 | 9.53 | 9.75 | 9.77 | |
| Eficiență energetică | % | 334 | 339 | 345 | 373 | 382 | 383 |
| Compresoare | buc | 1 | 2 | 3 | 4 | 5 | 6 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuă | Continuă | Continuă | Continuă | Continuă | Continuă | |
| Debit apă evaporator | l/s | 14.38 | 28.81 | 42.95 | 57.48 | 71.62 | 86.1 |
| Pierdere presiune evaporator | kPa | 41 | 42 | 41 | 30 | 47 | 44 |
| Racord evaporator | DN | 100 | 125 | 150 | 150 | 200 | 200 |
| Debit apă condensator | l/s | 19.4 | 38.8 | 58.0 | 77.7 | 96.7 | 116 |
| Pierdere presiune condensator | kPa | 55 | 56 | 55 | 56 | 62 | 58 |
| Racord condensator | DN | 100 | 125 | 150 | 150 | 200 | 200 |
| Alimentare | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Curent maxim funcționare | A | 150 | 300 | 450 | 600 | 750 | 900 |
| Curent maxim pornire | A | 5 | 155 | 305 | 455 | 605 | 755 |
| Presiune sonoră STD | dB(A) | 72 | 74 | 76 | 76 | 77 | 78 |
| Greutate transport | kg | 1849 | 2919 | 4065 | 6587 | 7942 | 11716 |
| Greutate operare | kg | 1990 | 3200 | 4510 | 7340 | 9040 | 13460 |
Dimensiuni
| Parametru | UM | 1701-1 | 2202-1 | 3303-1 | 4404-1 | 5505-1 | 6606-1 |
|---|---|---|---|---|---|---|---|
| Lungime STD | mm | 3400 | 3400 | 3450 | 4550 | 5500 | 6500 |
| Lățime STD | mm | 1100 | 1150 | 1800 | 1800 | 1800 | 1800 |
| Înălțime STD | mm | 1800 | 1950 | 2050 | 2100 | 2100 | 2150 |
Documentație disponibilă la producător
Selecția corectă a unui chiller răcit cu apă
Ce trebuie cunoscut înainte de selecție?
Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.
Este suficientă puterea nominală din tabel?
Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.
Poate fi integrat în BMS?
În funcție de configurație sunt disponibile protocoale și opțiuni precum Modbus, BACnet, SNMP și monitorizare web.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
