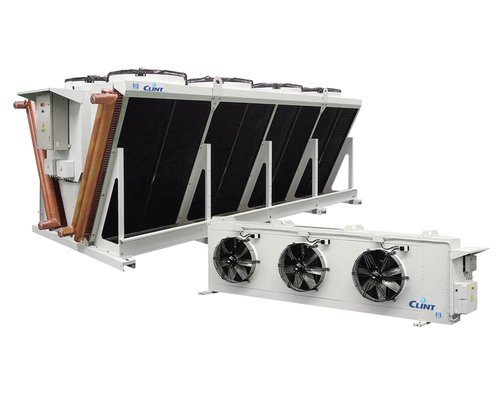

RCA/Y 8141÷9282
RCA/Y este gama CLINT de condensatoare remote de mare debit, cu ventilatoare axiale, pentru instalații pe R134a și, la cerere, R513A. Unitățile sunt destinate instalațiilor de putere mare și pot fi configurate pentru refulare orizontală sau verticală; sunt disponibile și variante cu ventilatoare EC Inverter.
Prezentare tehnică
RCA/Y este gama CLINT de condensatoare remote de mare debit, cu ventilatoare axiale, pentru instalații pe R134a și, la cerere, R513A. Unitățile sunt destinate instalațiilor de putere mare și pot fi configurate pentru refulare orizontală sau verticală; sunt disponibile și variante cu ventilatoare EC Inverter.
Condensatorul remote trebuie selectat împreună cu unitatea evaporatoare sau chillerul condenserless. Sunt esențiale temperatura de condensare, temperatura exterioară de calcul, agentul frigorific, pierderile de presiune, lungimea și diferența de nivel a traseelor frigorifice, precum și cerințele acustice.
Versiuni disponibile
- RCA/Y – refulare orizontală
- RCA/Y/EC – refulare orizontală cu ventilatoare EC Inverter
- RCA/Y/VX – refulare verticală
- RCA/Y/EC/VX – refulare verticală cu ventilatoare EC Inverter
Caracteristici constructive și funcționale
- Structură din oțel galvanizat cu finisaj vopsit în cuptor.
- Carcase de ventilator cu geometrie optimizată pentru reducerea turbulențelor.
- Baterie cu tuburi ondulate și aripioare louver pentru creșterea coeficientului de transfer termic.
- R134a standard; R513A disponibil la cerere.
- Tablou electric cu întrerupător principal, siguranțe, cablare ventilatoare și control 0–10 V al turației.
- La versiunile EC sunt utilizate protecții automate și comandă 0–10 V pentru ventilatoarele EC.
- Modelele în V au configurație constructivă dedicată și nu permit toate variantele de orientare ale debitului de aer.
Date tehnice pe modele
| Parametru | UM | 8141 | 8151 | 8161 | 8171 | 8172 | 8251 | 8261 | 8271 | 8281 | 8282 | 9271 | 9272 | 9281 | 9282 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Debit aer | m³/s | 20.9 | 26.1 | 31.3 | 39.1 | 36.5 | 49.7 | 64.5 | 75.2 | 86.0 | 79.6 | 96.7 | 102 | 111 | 124 |
| Ventilatoare | buc | 4 | 5 | 6 | 7 | 7 | 10 | 12 | 14 | 16 | 16 | 14 | 14 | 16 | 16 |
| Racord intrare | Ø mm | 64 | 64 | 76 | 76 | 76 | 2 x 64 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 |
| Racord ieșire | Ø mm | 42 | 42 | 42 | 54 | 54 | 2 x 42 | 2 x 42 | 2 x 54 | 2 x 54 | 2 x 54 | 2 x 64 | 2 x 64 | 2 x 64 | 2 x 64 |
| Alimentare | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Putere absorbită | kW | 7.2 | 9.0 | 10.8 | 12.6 | 12.6 | 18.0 | 21.6 | 25.2 | 28.8 | 28.8 | 34.3 | 34.3 | 39.2 | 57.6 |
| Curent absorbit | A | 15.6 | 19.5 | 23.4 | 27.3 | 27.3 | 39.0 | 46.8 | 54.6 | 62.4 | 62.4 | 72.8 | 72.8 | 83.2 | 115 |
| Presiune sonoră STD | dB(A) | 57 | 58 | 59 | 58 | 58 | 61 | 61 | 61 | 62 | 62 | 66 | 66 | 67 | 72 |
| Greutate transport | kg | 945 | 1168 | 1392 | 1497 | 1615 | 1829 | 2017 | 2349 | 2681 | 2907 | 4851 | 4567 | 5484 | 5484 |
Dimensiuni
| Parametru | UM | 8141 | 8151 | 8161 | 8171 | 8172 | 8251 | 8261 | 8271 | 8281 | 8282 | 9271 | 9272 | 9281 | 9282 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime STD | mm | 5930 | 7280 | 8630 | 9980 | 9980 | 7280 | 8630 | 9980 | 11330 | 11330 | - | - | - | - |
| Lungime VX | mm | 5930 | 7280 | 8630 | 9980 | 9980 | 7280 | 8630 | 9980 | 11330 | 11330 | 9240 | 9240 | 10490 | 10490 |
| Lățime STD | mm | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | - | - | - | - |
| Lățime VX | mm | 1380 | 1380 | 1380 | 1380 | 1380 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
| Înălțime STD | mm | 1370 | 1370 | 1370 | 1370 | 1370 | 2390 | 2390 | 2390 | 2390 | 2390 | - | - | - | - |
| Înălțime VX | mm | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 2262 | 2262 | 2262 | 2262 |
Documentație disponibilă la producător
Selecție și integrare
Se poate selecta condensatorul numai după debitul de aer?
Nu. Debitului de aer i se adaugă condițiile termodinamice reale: agent frigorific, temperatură de condensare, temperatură exterioară și sarcina frigorifică ce trebuie disipată.
Ce diferență este între STD, VX, EC și SSL?
STD/VX definesc în principal orientarea debitului de aer, EC indică ventilatoare cu turație variabilă și eficiență ridicată, iar SSL desemnează configurația super-silențioasă.
De ce trebuie selectat împreună cu unitatea interioară?
Pentru că dimensionarea influențează direct presiunea de condensare, consumul compresorului, stabilitatea instalației și funcționarea la temperaturile exterioare de proiect.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
