RTA/IK/EC/ECO/REC-WH 172÷724

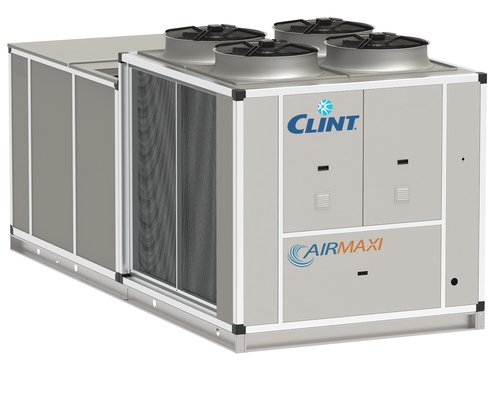

Rooftop CLINT cu compresoare Inverter Scroll, EC Inverter Plug-Fans, economizer și recuperator rotativ de căldură. Recuperatorul poate trata până la 100% din debitul total de aer, iar economizerul permite Free Cooling și Free Heating automat.
Prezentare tehnică
Rooftop CLINT cu compresoare Inverter Scroll, EC Inverter Plug-Fans, economizer și recuperator rotativ de căldură. Recuperatorul poate trata până la 100% din debitul total de aer, iar economizerul permite Free Cooling și Free Heating automat.
Selecția unui rooftop se face simultan pe sarcina frigorifică și termică, debitul de aer, presiunea statică externă, procentul de aer proaspăt, filtrare, recuperare, acustică și regimul sezonier de funcționare.
Versiuni disponibile
- RTA/IK/EC/ECO/REC-WH – răcire cu EC Plug-Fans, economizer și recuperator rotativ
- RTA/IK/EC/WP/ECO/REC-WH – pompă de căldură reversibilă cu economizer și recuperator rotativ
Caracteristici constructive și funcționale
- Structură din oțel galvanizat și profile extrudate din aliaj de aluminiu, cu panouri sandwich de 50 mm.
- Compresoare DC Inverter Scroll împreună cu compresoare Scroll ON/OFF.
- Baterii condensator și evaporator cu țevi de cupru și aripioare din aluminiu.
- Ventilatoare EC Inverter Plug-Fan pe refulare și retur, cu reglare electronică a turației.
- Ventil electronic de expansiune.
- Control proporțional al condensării prin reglarea continuă a turației ventilatoarelor.
- Microprocesor pentru control automat.
- La variantele pompă de căldură, bateria exterioară are tratament hidrofil pentru eficientizarea dezghețării.
- R410A standard; R454B disponibil la cerere.
- Conform cerințelor ErP aplicabile.
- Economizer controlat automat pentru Free Cooling / Free Heating.
- Recuperator rotativ de căldură capabil să trateze până la 100% din debitul total de aer.
Accesorii montate din fabrică
- HAR – aspirație aer orizontală
- DAR – aspirație aer de jos
- HUL / HUR – refulare în sus, ușă inspecție stânga/dreapta
- HDL / HDR – refulare în jos, ușă inspecție stânga/dreapta
- HRL / HLR – refulare laterală dreapta/stânga
- IM – întrerupătoare automate
- RE – releu min./max. tensiune și control faze
- SL – insonorizare unitate
- SNM – senzor aer refulat
- RFM / RFL – robineți de izolare pe refulare și lichid
- CC – control condensare până la -20°C
- ECA – ventilatoare EC Inverter pe secțiunea de condensare
- TXC / TXE – baterii cu aripioare pretratate
- FT/M6, FT/M7, FT/M8 – filtre sac moi
- FT/R6, FT/R7, FT/R8 – filtre sac rigide
- FT/E – filtru electrostatic
- AT – control debit constant
- AT/P – control presiune statică disponibilă constantă
- AT/C – reglarea debitului în funcție de sarcină
- WS2 – baterie apă caldă cu vană 3 căi
- EHG – baterie electrică cu reglare în trepte
- SSA – sistem activ de sanitizare
- PF – presostat diferențial filtre
- SB – senzor incendiu
- SC – senzor fum
- IS – Modbus RTU / RS485
- IST – Modbus TCP/IP
- ISBT – BACnet IP
- ISB1 – BACnet MSTP BTL
- ISBT1 – BACnet IP BTL
- ISS – SNMP
- IAV – setpoint remote 0–10 V
- IAA – setpoint remote 4–20 mA
- IAS – al doilea setpoint
- IDL – demand limit
- CP – contacte fără potențial
- RP – grile protecție baterii
- MN – manometre înaltă/joasă presiune
- CH – control entalpic
- SQ / SQO / SQV – sonde calitate aer, CO₂ și CO₂+VOC
Accesorii livrate separat
- CR – panou de comandă la distanță
- CDT – termostat Touch Screen cu vizualizare unitate
- AG – amortizoare din cauciuc
- AG3 – amortizoare pentru secțiune arzător gaz
- AG7 – amortizoare pentru umidificator
- AG8 – amortizoare pentru arzător gaz + umidificator
Date tehnice pe modele
| Parametru | UM | 172 | 192 | 212 | 232 | 272 | 302 | 352 | 372 | 484 | 574 | 724 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 58.0 | 65.8 | 77.6 | 87.4 | 98.7 | 114 | 129 | 145 | 168 | 198 | 252 |
| Putere absorbită răcire | kW | — | — | — | — | — | — | — | — | — | — | — |
| SEER EN14511 | 4.57 | 4.61 | 4.78 | 4.81 | 4.69 | 4.53 | 4.52 | 4.66 | 4.42 | 4.29 | 4.31 | |
| Eficiență sezonieră răcire | % | 180 | 181 | 188 | 189 | 185 | 178 | 178 | 183 | 174 | 169 | 169 |
| Putere termică | kW | 60.2 | 67.2 | 76.8 | 88.7 | 101 | 117 | 133 | 151 | 173 | 204 | 262 |
| Putere absorbită încălzire | kW | — | — | — | — | — | — | — | — | — | — | — |
| SCOP EN14511 | 3.46 | 3.51 | 3.62 | 3.60 | 3.57 | 3.40 | 3.44 | 3.52 | 3.56 | 3.55 | 3.47 | |
| Eficiență sezonieră încălzire | % | 135 | 137 | 142 | 141 | 140 | 133 | 135 | 138 | 139 | 139 | 136 |
| Debit aer refulare | m³/h | 9800 | 12200 | 14900 | 14900 | 17800 | 20200 | 23300 | 23300 | 30200 | 36100 | 45400 |
| Presiune statică refulare | Pa | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Ventilatoare refulare | buc | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| Debit aer retur | m³/h | 9800 | 12200 | 14900 | 14900 | 17800 | 20200 | 23300 | 23300 | 30200 | 36100 | 45400 |
| Presiune statică retur | Pa | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Ventilatoare retur | buc | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Curent maxim funcționare | A | 56 | 56 | 68 | 68 | 80 | 90 | 104 | 104 | 140 | 160 | 207 |
| Curent maxim pornire | A | 138 | 139 | 190 | 190 | 203 | 257 | 245 | 245 | 272 | 327 | 383 |
| Presiune sonoră STD | dB(A) | 67 | 68 | 67 | 68 | 69 | 72 | 74 | 74 | 73 | 73 | 73 |
| Presiune sonoră cu SL | dB(A) | 64 | 65 | 64 | 65 | 66 | 69 | 71 | 71 | 70 | 70 | 70 |
| Greutate transport | kg | 1715 | 1800 | 1980 | 2080 | 2110 | 2370 | 2800 | 2850 | 3370 | 3720 | 4720 |
| Greutate operare | kg | 1690 | 1770 | 1950 | 2050 | 2080 | 2330 | 2760 | 2810 | 3320 | 3660 | 4650 |
Dimensiuni
| Parametru | UM | 172 | 192 | 212 | 232 | 272 | 302 | 352 | 372 | 484 | 574 | 724 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime STD | mm | 6820 | 6820 | 7280 | 7280 | 7280 | 7935 | 7960 | 7960 | 8160 | 8260 | 10480 |
| Lățime STD | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime STD | mm | 2125 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2505 | 2505 |
Documentație disponibilă la producător
Selecție și integrare
De ce nu se alege rooftop-ul numai după puterea în kW?
Debitul de aer, presiunea disponibilă, aerul proaspăt, filtrarea, recuperarea și condițiile exterioare pot schimba semnificativ punctul de funcționare și consumul anual.
Se poate integra în BMS?
În funcție de configurație sunt disponibile protocoale Modbus, BACnet și SNMP, plus comenzi externe pentru setpoint și demand limit.
Poate HEXTECH face selecția tehnică?
Da. Pentru ofertare sunt necesare datele reale ale clădirii și instalației: sarcini, debite de aer, aer proaspăt, presiuni, temperaturi, regim de lucru și cerințe de automatizare.
Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
