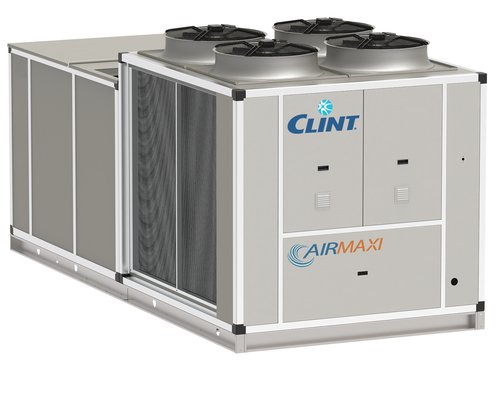

RTA/IK/EC/MS 172÷724

Rooftop CLINT cu structură dublu-panou, Inverter Scroll, EC Inverter Plug-Fans și secțiune Mixing Box pentru amestec controlat între aer proaspăt și aer recirculat. Este destinat spațiilor comerciale și industriale în care este necesară gestionarea flexibilă a aerului exterior și a recirculării.

Solicită selecție tehnică

Putere frigorifică58–252 kW

Debit aer9800–45400 m³/h

Secțiune aerMixing Box

RefrigerantR410A / R454B

Prezentare tehnică

La rooftop-uri, selecția corectă trebuie făcută simultan pe sarcina frigorifică/termică, debitul de aer, presiunea statică disponibilă, procentul de aer proaspăt, filtrare, recuperare și regimul anual de funcționare.

Versiuni disponibile

RTA/IK/EC/MS – răcire, EC Inverter Plug-Fans + Mixing Box
RTA/IK/EC/WP/MS – pompă de căldură reversibilă + Mixing Box

Caracteristici constructive și funcționale

Structură de bază din elemente de tablă de oțel galvanizată și cadru din profile extrudate din aliaj de aluminiu; panouri sandwich de 50 mm.
Compresoare DC Inverter Scroll împreună cu compresoare Scroll ON/OFF, cu vizor ulei, protecție internă la supraîncălzire și rezistență de carter.
Baterii de condensare și evaporare cu țevi din cupru și aripioare din aluminiu.
Ventilatoare EC Inverter Plug-Fan cu palete inversate și reglare electronică a turației pentru adaptare la instalație.
Ventil electronic de expansiune.
Control proporțional al condensării prin reglarea continuă a turației ventilatoarelor din secțiunea de condensare.
Microprocesor pentru controlul automat al unității.
La variantele pompă de căldură, bateria exterioară are tratament hidrofil pentru eficientizarea dezghețării.
R410A standard; R454B disponibil la cerere.
Conform cerințelor ErP aplicabile.
Secțiune Mixing Box integrată pentru amestecul controlat al aerului exterior cu aerul recirculat.

Accesorii montate din fabrică

HAR – aspirație aer orizontală
DAR – aspirație aer de jos
HUL / HUR – refulare în sus, ușă inspecție stânga/dreapta
HDL / HDR – refulare în jos, ușă inspecție stânga/dreapta
HRL / HLR – refulare laterală dreapta/stânga
IM – întrerupătoare automate
RE – releu min./max. tensiune și control faze
SL – insonorizare unitate
SNM – senzor aer refulat
RFM / RFL – robineți izolare pe refulare și lichid
ECA – ventilatoare EC Inverter pe secțiunea de condensare
TXC / TXE – baterii cu aripioare pretratate
FT/M6, FT/M7, FT/M8 – filtre sac moi
FT/R6, FT/R7, FT/R8 – filtre sac rigide
FT/E – filtru electrostatic
AT – control debit aer constant
AT/P – control presiune statică disponibilă constantă
AT/C – reglarea debitului în funcție de sarcină
WS2 – baterie apă caldă cu vană 3 căi
EHG – baterie electrică cu reglare în trepte
SSA – sistem activ de sanitizare aer/spații
PF – presostat diferențial filtre
SB – senzor incendiu
SC – senzor fum
IS – Modbus RTU / RS485
IST – Modbus TCP/IP
ISBT – BACnet IP
ISB1 – BACnet MSTP BTL
ISBT1 – BACnet IP BTL
ISS – SNMP
IAV – setpoint remote 0–10 V
IAA – setpoint remote 4–20 mA
IAS – al doilea setpoint
IDL – demand limit
CP – contacte fără potențial
RP – grile metalice protecție baterii
MN – manometre înaltă/joasă presiune

Accesorii livrate separat

CR – panou de comandă la distanță
CDT – termostat de cameră Touch Screen cu vizualizare unitate
AG – amortizoare din cauciuc
AG3 – amortizoare pentru secțiune arzător gaz
AG7 – amortizoare pentru secțiune umidificator
AG8 – amortizoare pentru arzător gaz + umidificator

Date tehnice pe modele

Parametru	UM	172	192	212	232	272	302	352	372	484	574	724
Putere frigorifică (1)	kW	58.0	65.8	77.6	87.4	98.7	114	129	145	168	198	252
Putere absorbită răcire (1,2)	kW	—	—	—	—	—	—	—	—	—	—	—
SEER EN14511 (3)		4.57	4.61	4.78	4.81	4.69	4.53	4.52	4.66	4.42	4.29	4.31
Eficiență sezonieră răcire (3)	%	180	181	188	189	185	178	178	183	174	169	169
Putere termică (4)	kW	60.2	67.2	76.8	88.7	101	117	133	151	173	204	262
Putere absorbită încălzire (4,2)	kW	—	—	—	—	—	—	—	—	—	—	—
SCOP EN14511 (5)		3.46	3.51	3.62	3.60	3.57	3.40	3.44	3.52	3.56	3.55	3.47
Eficiență sezonieră încălzire (5)	%	135	137	142	141	140	133	135	138	139	139	136
Debit aer secțiune tratare	m³/h	9800	12200	14900	14900	17800	20200	23300	23300	30200	36100	45400
Presiune statică disponibilă refulare	Pa	250	250	250	250	250	250	250	250	250	250	250
Ventilatoare refulare	buc	1	1	2	2	2	2	2	2	4	4	4
Filtru standard		G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Compresoare	buc	2	2	2	2	2	2	2	2	4	4	4
Circuite frigorifice	buc	1	1	1	1	1	1	1	1	2	2	2
Reglare capacitate		Continuu	Continuu	Continuu	Continuu	Continuu	Continuu	Continuu	Continuu	Continuu	Continuu	Continuu
Baterie apă caldă – putere (6)	kW	88	106	129	131	144	178	198	201	252	298	336
Baterie apă caldă – pierdere presiune aer	Pa	30	31	31	31	31	30	36	36	35	35	57
Baterie apă caldă – debit apă	l/s	2.14	2.59	3.14	3.20	3.52	4.36	4.84	4.91	6.16	7.29	8.21
Baterie apă caldă – pierdere presiune apă	kPa	27	28	27	28	33	27	28	29	29	30	37
Baterie electrică – alimentare	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Baterie electrică – putere	kW	15	21	27	27	27	41	41	41	41	48	55
Baterie electrică – curent maxim	A	22	30	39	39	39	59	59	59	59	69	79
Baterie electrică – trepte	buc	2	2	2	2	2	4	4	4	4	4	4
Alimentare unitate	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Curent maxim funcționare	A	56	56	68	68	80	90	104	104	140	160	207
Curent maxim pornire	A	138	139	190	190	203	257	245	245	272	327	383
Presiune sonoră STD (7)	dB(A)	67	68	67	68	69	72	74	74	73	73	73
Presiune sonoră cu SL (7)	dB(A)	64	65	64	65	66	69	71	71	70	70	70
Greutate transport	kg	1110	1170	1285	1385	1400	1610	2000	2050	2370	2600	3570
Greutate operare	kg	1090	1150	1270	1360	1380	1590	1970	2020	2330	2560	3520

Dimensiuni

Parametru	UM	172	192	212	232	272	302	352	372	484	574	724
Lungime STD	mm	3885	3885	4045	4045	4045	4500	5225	5225	5225	5225	7250
Lățime STD	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
Înălțime STD	mm	2125	2365	2365	2365	2365	2365	2365	2365	2365	2505	2505

Condiții / observații: Condiții nominale CLINT: (1) aer intrare evaporator 27°C DB / 19°C WB și aer exterior 35°C; (2) consum total; (3) SEER conform Regulamentului UE 2016/2281; (4) aer intrare condensator 20°C și aer exterior 7°C DB / 6°C WB; (5) SCOP pentru climat mediu conform Regulamentului UE 2016/2281; (6) aer intrare 20°C și apă 70/60°C; (7) presiune sonoră în câmp liber la 1 m conform ISO 3744. Pentru versiunile WP masele pot diferi și se verifică în broșura tehnică.

Documentație disponibilă la producător

Product Overview CLINT 2025

Product Guide CLINT Europa 2025

Commercial leaflet RTA / RTQ

Technical brochure RTA/IK/EC 172÷724

Specification items RTA/IK/EC 172÷724

Manual instalare, utilizare și mentenanță RTA K / RTA IK

Selecție și integrare rooftop

De ce nu se selectează rooftop-ul doar după kW?

Pentru că debitul de aer, presiunea externă disponibilă, aerul proaspăt, filtrarea și recuperarea pot schimba semnificativ punctul de funcționare și consumul anual.

Ce avantaj are compresorul Inverter Scroll?

Permite modularea continuă a capacității și îmbunătățește comportamentul la sarcină parțială, relevant pentru eficiența sezonieră.

Se poate integra în BMS?

Da, în funcție de configurație sunt disponibile Modbus RTU/TCP, BACnet și SNMP, precum și comenzi externe de setpoint și demand limit.

Datele sunt structurate după documentația publică CLINT Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială pentru condițiile reale ale proiectului.
