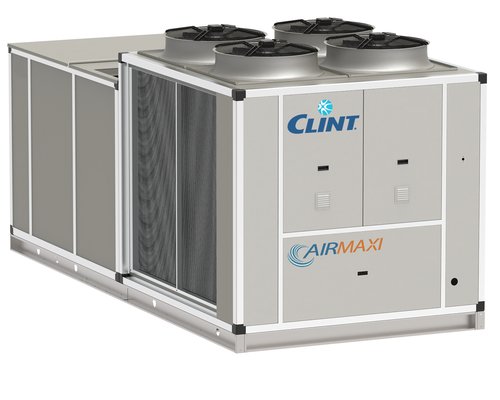

RTA/K/EC 182÷804

Rooftop CLINT cu compresoare Scroll și ventilatoare EC Inverter Plug-Fan, destinat climatizării suprafețelor comerciale și industriale mari. Disponibil cooling-only sau pompă de căldură reversibilă, cu R410A standard și R454B la cerere.

Solicită selecție tehnică

Putere frigorifică58–252 kW

Debit aer9800–45400 m³/h

CompresoareScroll

RefrigerantR410A / R454B

Prezentare tehnică

Selecția unui rooftop se face simultan pe sarcina frigorifică și termică, debitul de aer, presiunea statică externă, procentul de aer proaspăt, filtrare, recuperare, acustică și regimul sezonier de funcționare.

Versiuni disponibile

RTA/K/EC – răcire cu EC Inverter Plug-Fans
RTA/K/EC/WP – pompă de căldură reversibilă cu EC Inverter Plug-Fans

Caracteristici constructive și funcționale

Structură din oțel galvanizat și profile extrudate din aliaj de aluminiu, cu panouri sandwich de 50 mm.
Compresoare Scroll cu vizor ulei, protecție internă la supraîncălzire și rezistență de carter.
Baterii condensator și evaporator cu țevi de cupru și aripioare din aluminiu.
Ventilatoare EC Inverter Plug-Fan cu palete inversate și reglare electronică a turației.
Tablou electric cu separator interblocat, protecții și contactoare.
Microprocesor pentru control automat.
La variantele pompă de căldură, bateria exterioară are tratament hidrofil și control proporțional al ventilatoarelor pentru dezghețare.
R410A standard; R454B disponibil la cerere.
Conform cerințelor ErP aplicabile.

Accesorii montate din fabrică

HAR – aspirație aer orizontală
DAR – aspirație aer de jos
HUL / HUR – refulare în sus, ușă inspecție stânga/dreapta
HDL / HDR – refulare în jos, ușă inspecție stânga/dreapta
HRL / HLR – refulare laterală dreapta/stânga
IM – întrerupătoare automate
RE – releu min./max. tensiune și control faze
SL – insonorizare unitate
SNM – senzor aer refulat
RFM / RFL – robineți de izolare pe refulare și lichid
CC – control condensare până la -20°C
ECA – ventilatoare EC Inverter pe secțiunea de condensare
TXC / TXE – baterii cu aripioare pretratate
FT/M6, FT/M7, FT/M8 – filtre sac moi
FT/R6, FT/R7, FT/R8 – filtre sac rigide
FT/E – filtru electrostatic
AT – control debit constant
AT/P – control presiune statică disponibilă constantă
AT/C – reglarea debitului în funcție de sarcină
WS2 – baterie apă caldă cu vană 3 căi
EHG – baterie electrică cu reglare în trepte
SSA – sistem activ de sanitizare
PF – presostat diferențial filtre
SB – senzor incendiu
SC – senzor fum
IS – Modbus RTU / RS485
IST – Modbus TCP/IP
ISBT – BACnet IP
ISB1 – BACnet MSTP BTL
ISBT1 – BACnet IP BTL
ISS – SNMP
IAV – setpoint remote 0–10 V
IAA – setpoint remote 4–20 mA
IAS – al doilea setpoint
IDL – demand limit
CP – contacte fără potențial
RP – grile protecție baterii
MN – manometre înaltă/joasă presiune

Accesorii livrate separat

CR – panou de comandă la distanță
CDT – termostat Touch Screen cu vizualizare unitate
AG – amortizoare din cauciuc
AG3 – amortizoare pentru secțiune arzător gaz
AG7 – amortizoare pentru umidificator
AG8 – amortizoare pentru arzător gaz + umidificator

Date tehnice pe modele

Parametru	UM	182	202	242	262	302	363	393	453	524	604	804
Putere frigorifică	kW	57.9	65.8	77.6	87.4	98.5	113	129	145	168	198	252
Putere absorbită răcire	kW	—	—	—	—	—	—	—	—	—	—	—
SEER EN14511		3.65	3.68	3.80	3.82	3.90	3.84	3.71	3.81	3.88	3.76	3.78
Eficiență sezonieră răcire	%	143	144	149	150	153	151	145	149	152	147	148
Putere termică	kW	60.2	67.1	76.8	88.5	101	115	133	151	173	204	262
Putere absorbită încălzire	kW	—	—	—	—	—	—	—	—	—	—	—
SCOP EN14511		3.22	3.23	3.31	3.31	3.26	3.23	3.20	3.29	3.33	3.32	3.24
Eficiență sezonieră încălzire	%	126	126	129	129	127	126	125	129	130	130	127
Debit aer	m³/h	9800	12200	14900	14900	17800	20200	23300	23300	30200	36100	45400
Presiune statică disponibilă	Pa	250	250	250	250	250	250	250	250	250	250	250
Ventilatoare	buc	1	1	2	2	2	2	2	2	4	4	4
Filtru		G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Compresoare	buc	2	2	2	2	2	3	3	3	4	4	4
Circuite frigorifice	buc	1	1	1	1	1	1	1	1	2	2	2
Trepte capacitate	buc	2	2	2	2	2	3	3	3	4	4	4
Baterie apă caldă – putere	kW	89	106	130	132	144	180	200	201	257	304	336
Baterie apă caldă – debit	l/s	2.16	2.60	3.18	3.22	3.53	4.39	4.88	4.92	6.28	7.41	8.20
Baterie electrică – putere	kW	15	21	27	27	27	41	41	41	41	48	55
Curent maxim funcționare	A	46	53	65	71	83	92	101	119	143	167	205
Curent maxim pornire	A	157	172	161	186	226	187	215	261	257	309	381
Presiune sonoră STD	dB(A)	68	68	67	67	68	71	72	72	72	72	72
Presiune sonoră cu SL	dB(A)	65	65	64	64	65	68	69	69	69	69	69
Greutate transport	kg	1030	1185	1180	1280	1300	1540	1900	1950	2270	2480	3320
Greutate operare	kg	1010	1170	1160	1260	1280	1520	1870	1920	2240	2440	3270

Dimensiuni

Parametru	UM	182	202	242	262	302	363	393	453	524	604	804
Lungime STD	mm	3435	3435	3595	3595	3595	4050	4775	4775	4775	4775	6800
Lățime STD	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
Înălțime STD	mm	2125	2365	2365	2365	2365	2365	2365	2365	2365	2505	2505

Condiții / observații: Condiții nominale CLINT: răcire la aer intrare evaporator 27°C DB / 19°C WB și aer exterior 35°C; SEER conform Regulamentului UE 2016/2281; încălzire la aer intrare condensator 20°C și aer exterior 7°C DB / 6°C WB; SCOP pentru climat mediu conform Regulamentului UE 2016/2281; baterie apă caldă la aer 20°C și apă 70/60°C; presiunea sonoră este măsurată în câmp liber la 1 m conform ISO 3744. Pentru versiunile WP masele se verifică în broșura tehnică.

Documentație disponibilă la producător

Product Overview CLINT

Product Guide CLINT Europa

Commercial leaflet RTA / RTQ

Technical brochure dedicată seriei

Specification items

Manual instalare, utilizare și mentenanță

Selecție și integrare

De ce nu se alege rooftop-ul numai după puterea în kW?

Debitul de aer, presiunea disponibilă, aerul proaspăt, filtrarea, recuperarea și condițiile exterioare pot schimba semnificativ punctul de funcționare și consumul anual.

Se poate integra în BMS?

În funcție de configurație sunt disponibile protocoale Modbus, BACnet și SNMP, plus comenzi externe pentru setpoint și demand limit.

Poate HEXTECH face selecția tehnică?

Da. Pentru ofertare sunt necesare datele reale ale clădirii și instalației: sarcini, debite de aer, aer proaspăt, presiuni, temperaturi, regim de lucru și cerințe de automatizare.

Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
