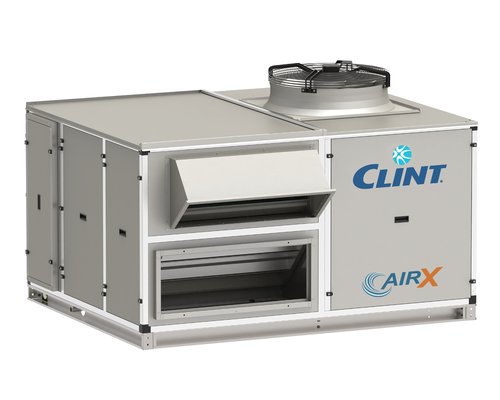

RTQ/IK/EC 101÷181
Rooftop compact CLINT AIR-X pentru suprafețe medii, cu compresor Inverter Scroll și ventilator EC Inverter Plug-Fan. Este disponibil în răcire sau pompă de căldură reversibilă, inclusiv versiuni MS cu Free Cooling prin două clapete.
Prezentare tehnică
Rooftop compact CLINT AIR-X pentru suprafețe medii, cu compresor Inverter Scroll și ventilator EC Inverter Plug-Fan. Este disponibil în răcire sau pompă de căldură reversibilă, inclusiv versiuni MS cu Free Cooling prin două clapete.
Selecția unui rooftop se face simultan pe sarcina frigorifică și termică, debitul de aer, presiunea statică externă, procentul de aer proaspăt, filtrare, recuperare, acustică și regimul sezonier de funcționare.
Versiuni disponibile
- RTQ/IK/EC – răcire
- RTQ/IK/EC/WP – pompă de căldură reversibilă
- RTQ/IK/EC/MS – răcire cu secțiune Free Cooling cu 2 clapete
- RTQ/IK/EC/WP/MS – pompă de căldură cu secțiune Free Cooling cu 2 clapete
Caracteristici constructive și funcționale
- Compresor Inverter Scroll cu vizor ulei, protecție la supraîncălzire, rezistență de carter și carcasă fonoabsorbantă.
- Baterii condensator și evaporator cu țevi din cupru și aripioare din aluminiu.
- Ventilator EC Inverter Plug-Fan cu palete inversate și reglare electronică a turației.
- Ventil electronic de expansiune.
- Control proporțional al temperaturii de condensare prin reglarea continuă a ventilatoarelor.
- Microprocesor pentru control automat.
- La varianta MS: secțiune Free Cooling cu două clapete din aluminiu și servomotoare cu revenire pe arc.
- Modbus RTU / RS485 disponibil standard conform paginii CLINT.
- Panouri sandwich de 25 mm pe partea de tratare și condensare.
- R410A standard; R454B la cerere.
Accesorii montate din fabrică
- SL – insonorizare unitate
- ECA – ventilatoare EC Inverter pe condensare
- TXC / TXE – baterii cu aripioare pretratate
- FT7 – filtru ePM1 50% (F7)
- FT8 – filtru ePM1 65% (F8)
- AT – control debit constant
- AT/P – control presiune statică constantă
- AT/C – reglarea debitului după sarcină
- EHG – baterie electrică în trepte
- SC – senzor fum
- SB – senzor incendiu
- PF – presostat diferențial filtre
- IST – Modbus TCP/IP
- ISBT – BACnet IP
- ISS – SNMP
- IAV – setpoint 0–10 V
- IAA – setpoint 4–20 mA
- IAS – al doilea setpoint
- IDL – demand limit
- MN – manometre HP/LP
- CH – control entalpic
- SQ – sondă calitate aer
- SQO – sondă CO₂
- SQV – sondă CO₂ + VOC
- CS – protecție ploaie clapete
Accesorii livrate separat
- CR – panou remote
- CDT – termostat Touch Screen
- RP – grile protecție baterii
- AG – amortizoare cauciuc
- AG3 – amortizoare secțiune arzător gaz
- AG4 – amortizoare recuperator rotativ
Date tehnice pe modele
| Parametru | UM | 101 | 121 | 151 | 181 |
|---|---|---|---|---|---|
| Putere frigorifică (1) | kW | 19.1 | 24.4 | 31.1 | 41.6 |
| Putere absorbită răcire | kW | 6.4 | 8.8 | 10.6 | 16.2 |
| SEER EN14511 | 4.71 | 4.36 | 4.57 | 3.87 | |
| Eficiență sezonieră răcire | % | 185 | 171 | 180 | 152 |
| Putere termică | kW | 19.4 | 24.6 | 31.0 | 43.9 |
| Putere absorbită încălzire | kW | 6.2 | 8.2 | 10.3 | 15.5 |
| SCOP EN14511 | 3.68 | 3.61 | 3.42 | 3.39 | |
| Eficiență sezonieră încălzire | % | 144 | 141 | 134 | 133 |
| Debit aer | m³/h | 3800 | 5100 | 6600 | 8000 |
| Presiune statică disponibilă | Pa | 100 | 120 | 120 | 150 |
| Ventilatoare | buc | 1 | 1 | 1 | 1 |
| Compresoare | buc | 1 | 1 | 1 | 1 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 |
| Baterie electrică – putere | kW | 18 | 18 | 27 | 27 |
| Baterie electrică – curent max. | A | 26 | 26 | 39 | 39 |
| Baterie electrică – trepte | buc | 2 | 2 | 2 | 2 |
| Curent maxim funcționare | A | 16 | 18 | 22 | 34 |
| Curent maxim pornire | A | 11 | 12 | 13 | 18 |
| Presiune sonoră STD | dB(A) | 71 | 71 | 72 | 74 |
| Presiune sonoră cu SL | dB(A) | 68 | 68 | 69 | 71 |
| Greutate transport | kg | 610 | 615 | 805 | 815 |
| Greutate operare | kg | 605 | 610 | 800 | 810 |
Dimensiuni
| Parametru | UM | 101 | 121 | 151 | 181 |
|---|---|---|---|---|---|
| Lungime STD/MS | mm | 1950 | 1950 | 2200 | 2200 |
| Lățime STD/MS | mm | 1450 | 1450 | 1750 | 1750 |
| Înălțime STD/MS | mm | 1435 | 1435 | 1470 | 1470 |
Documentație disponibilă la producător
Selecție și integrare
De ce nu se alege rooftop-ul numai după puterea în kW?
Debitul de aer, presiunea disponibilă, aerul proaspăt, filtrarea, recuperarea și condițiile exterioare pot schimba semnificativ punctul de funcționare și consumul anual.
Se poate integra în BMS?
În funcție de configurație sunt disponibile protocoale Modbus, BACnet și SNMP, plus comenzi externe pentru setpoint și demand limit.
Poate HEXTECH face selecția tehnică?
Da. Pentru ofertare sunt necesare datele reale ale clădirii și instalației: sarcini, debite de aer, aer proaspăt, presiuni, temperaturi, regim de lucru și cerințe de automatizare.
Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
