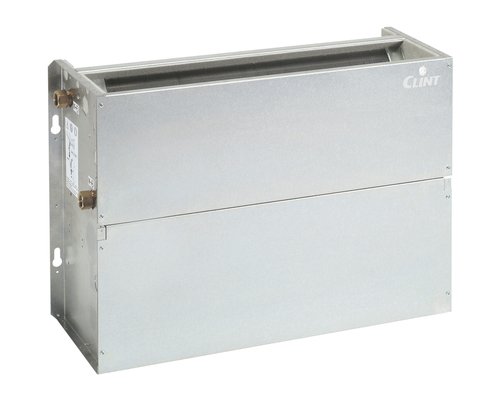

VXI 123÷614
Fan coil-uri hidronice CLINT pentru montaj încastrat, vertical sau orizontal, cu admisie frontală, posterioară ori inferioară. Seria poate utiliza ventilatoare centrifugale cu motor în 6 viteze sau EC Inverter cu reglare 0–10 Vdc și poate fi configurată pentru instalații în 2 sau 4 țevi.
Prezentare tehnică
Fan coil-uri hidronice CLINT pentru montaj încastrat, vertical sau orizontal, cu admisie frontală, posterioară ori inferioară. Seria poate utiliza ventilatoare centrifugale cu motor în 6 viteze sau EC Inverter cu reglare 0–10 Vdc și poate fi configurată pentru instalații în 2 sau 4 țevi.
Versiuni disponibile
- VXI/IV – vertical, admisie inferioară, refulare verticală
- VXI/IF – vertical, admisie frontală, refulare verticală
- VXI/IO – orizontal, admisie posterioară, refulare orizontală
- VXI/II – orizontal, admisie inferioară, refulare orizontală
- VXI/IV/EC, VXI/IF/EC, VXI/IO/EC și VXI/II/EC – aceleași configurații cu motor EC Inverter
Caracteristici constructive și funcționale
- Structură portantă din tablă de oțel galvanizată cu izolație termo-acustică internă.
- Filtru de aer lavabil și ușor demontabil.
- Tavă de condens izolată termic cu evacuare gravitațională.
- Baterie cu țevi de cupru și aripioare din aluminiu, aerisire manuală și golire.
- Ventilatoare centrifugale cu dublă aspirație și motor în 6 viteze, cu 3 viteze conectate standard.
- Versiunile EC folosesc motor electronic EC Inverter și reglare modulantă 0–10 Vdc.
- Racordurile de apă sunt standard pe stânga și pot fi inversate pe șantier.
Accesorii montate din fabrică
- LX/RX – poziționare racorduri baterie
- WS – baterie apă caldă pentru sistem 4 țevi
- EH1/EH2 – rezistențe electrice suplimentare
- BCN1/BCN2 – terminale pentru cadrul FTN
- FTN – cadru fals pentru montaj încastrat
- UCB1 – placă de reglare cu Modbus RTU și BACnet
- SNA/SNW2/SNW3 – senzori aer și apă
Accesorii / opțiuni
- MP1/MP2 – pompe evacuare condens pentru montaj vertical/orizontal
- C1/C2 – tăvi auxiliare de condens
- S/SMF – clapetă manuală sau motorizată
- P3M/P3A, PM/PR și P9M/P9A – plenumuri și racorduri
- GMS/GAF – grile refulare/aspirație
- V22/V23/V25/V26 – vane pentru sisteme 2 țevi
- V42/V43/V45/V46 – vane pentru sisteme 4 țevi
- DR/DRH/SRH1/IRC/TRC – controlere locale, Wi‑Fi și digitale
Date tehnice pe modele
| Parametru | UM | 123 | 124 | 233 | 234 | 343 | 344 | 463 | 464 | 573 | 574 | 613 | 614 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică totală | kW | 1.36 | 1.60 | 2.04 | 2.41 | 3.20 | 3.70 | 4.65 | 5.20 | 5.82 | 6.30 | 7.50 | 8.44 |
| Putere frigorifică sensibilă | kW | 1.22 | 1.38 | 1.76 | 2.00 | 2.51 | 2.73 | 3.95 | 4.41 | 4.92 | 4.86 | 6.60 | 7.20 |
| Debit apă răcire | l/h | 233 | 275 | 350 | 414 | 549 | 635 | 798 | 892 | 999 | 1081 | 1287 | 1448 |
| Pierdere presiune răcire | kPa | 2.0 | 15.0 | 4.0 | 22.0 | 10.0 | 12.0 | 25.0 | 18.0 | 40.0 | 33.0 | 20.0 | 15.0 |
| Putere termică | kW | 1.89 | 1.97 | 2.81 | 2.94 | 3.75 | 4.26 | 5.93 | 6.47 | 7.57 | 7.45 | 9.88 | 10.45 |
| Debit aer maxim | m³/h | 368 | 389 | 472 | 498 | 676 | 713 | 966 | 1019 | 1104 | 1166 | 1740 | 1836 |
| Debit aer mediu | m³/h | 261 | 276 | 365 | 385 | 509 | 538 | 720 | 760 | 851 | 899 | 1547 | 1633 |
| Debit aer minim | m³/h | 186 | 197 | 239 | 252 | 346 | 365 | 477 | 504 | 537 | 567 | 1381 | 1457 |
| Putere absorbită max AC | W | 49 | 49 | 66 | 66 | 71 | 71 | 130 | 130 | 146 | 146 | 224 | 224 |
| Putere absorbită max EC | W | 23 | 23 | 33 | 33 | 39 | 39 | 65 | 65 | 56 | 56 | 172 | 172 |
| Presiune sonoră max AC | dB(A) | 44 | 46 | 49 | 49 | 45 | 45 | 51 | 53 | 54 | 56 | 59 | 60 |
| Presiune sonoră min AC | dB(A) | 28 | 28 | 33 | 33 | 29 | 28 | 36 | 37 | 37 | 37 | 53 | 54 |
| Greutate transport | kg | 13 | 13 | 16 | 17 | 22 | 23 | 26 | 27 | 30 | 31 | 34 | 37 |
| Greutate operare | kg | 11 | 11 | 14 | 14 | 20 | 21 | 23 | 24 | 27 | 28 | 31 | 34 |
Dimensiuni
| Parametru | UM | 123 | 124 | 233 | 234 | 343 | 344 | 463 | 464 | 573 | 574 | 613 | 614 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 450 | 450 | 650 | 650 | 850 | 850 | 1050 | 1050 | 1250 | 1250 | 1450 | 1450 |
| Adâncime | mm | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
| Înălțime | mm | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
Documentație disponibilă la producător
Selecție și integrare
Cum se selectează corect?
Selecția se face la condițiile reale de funcționare, inclusiv temperaturile agentului, sarcina, debitul de aer, zgomotul, presiunea disponibilă și cerințele de automatizare.
Poate HEXTECH face selecția tehnică?
Da. Verificăm punctul de lucru, integrarea hidraulică, controlul și compatibilitatea cu chillerul sau pompa de căldură.
Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
