CLIVET · VRF

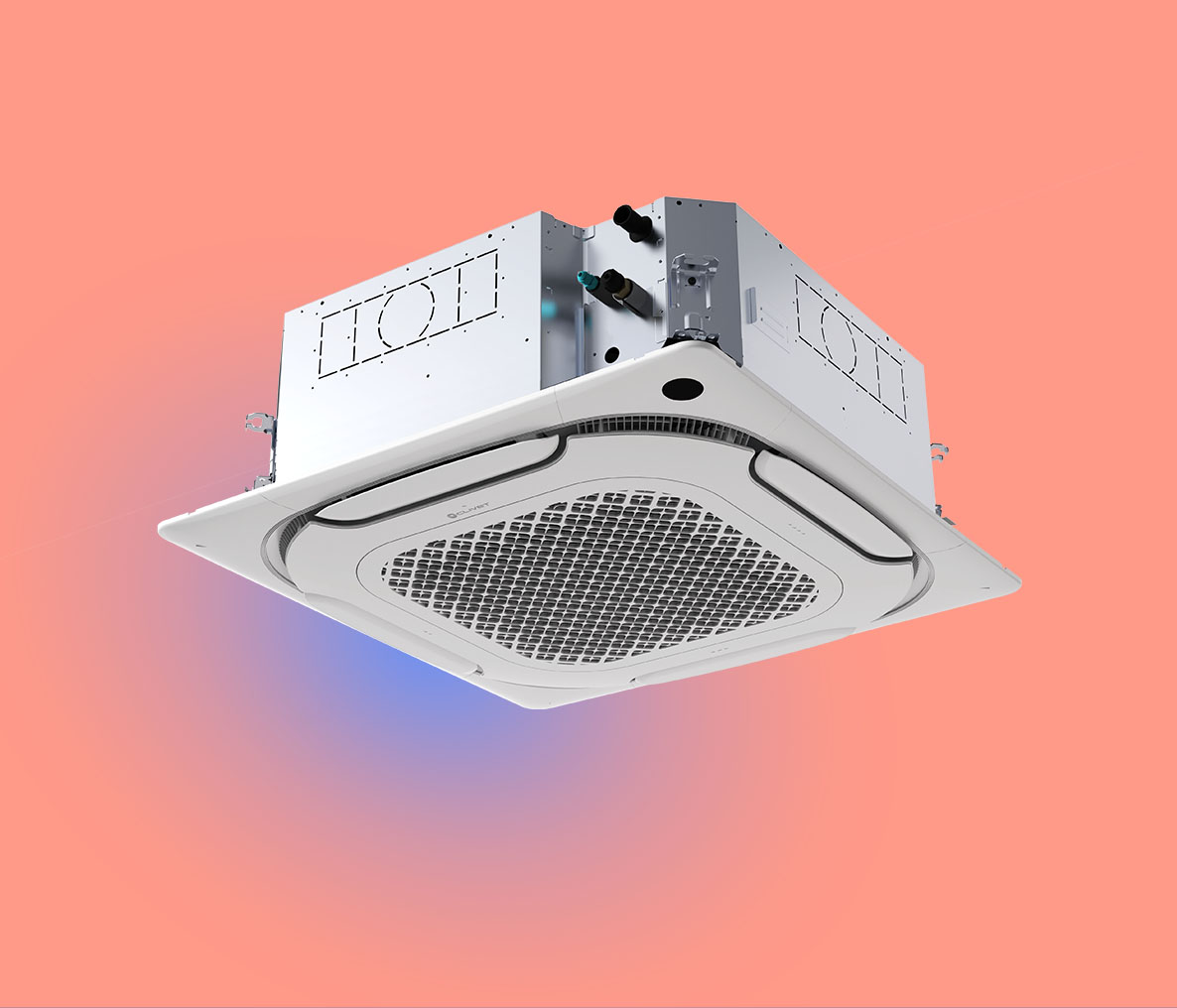

4-way Cassette – Q4DN-3-XY D28÷D180
Casetă VRF cu distribuție în patru direcții și gamă extinsă până la 18 kW, pentru încăperi comerciale de la dimensiuni mici până la spații cu sarcini termice ridicate.
Răcire2.8–18 kW
Încălzire3.2–20 kW
Debit aer492–2300 m³/h
Mărimi12
Pompă condens1200 mm
Platformă VRFR32 / R410A
Gamă extinsă de puteri
Q4DN-3-XY acoperă 12 mărimi, de la D28 la D180. La capătul superior al gamei, D180 oferă 18 kW răcire și 20 kW încălzire, ceea ce permite utilizarea în spații comerciale mari fără a multiplica inutil numărul de unități interioare.
Distribuție și control
Noul panou permite reglarea individuală a clapetelor, iar senzorul de prezență poate influența pornirea sau setpoint-ul în funcție de ocupare. Clivet prevede și racord de aer proaspăt și posibilitatea unui sub-duct pentru o zonă adiacentă.
Dimensiuni diferite în partea superioară a gamei
D160–D180 folosesc corp 950×300×950 mm și panou 1050×55×1050 mm, mai mari decât restul gamei. Acest aspect trebuie verificat din faza de coordonare cu plafonul și instalațiile auxiliare.
Documentație: fișa Clivet REF-SP23N059GB-00 și catalogul VRF 2026 publică toate cele 12 mărimi. Tabelul de mai jos păstrează datele pe model, fără extrapolare.
Date tehnice pe modele
| Parametru | UM | D28 | D36 | D45 | D56 | D71 | D80 | D90 | D100 | D112 | D140 | D160 | D180 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 | 8.0 | 9.0 | 10.0 | 11.2 | 14.0 | 16.0 | 18.0 |
| Putere termică | kW | 3.2 | 4.0 | 5.0 | 6.3 | 8.0 | 9.0 | 10.0 | 11.2 | 12.5 | 16.0 | 18.0 | 20.0 |
| Consum ventilator | W | 17 | 17 | 23 | 23 | 31 | 41 | 43 | 54 | 61 | 89 | 110 | 145 |
| Debit aer max/min | m³/h | 790/492 | 790/492 | 840/519 | 840/543 | 1000/658 | 1330/783 | 1330/783 | 1445/955 | 1600/979 | 1730/1094 | 2100/1270 | 2300/1270 |
| Presiune sonoră max/min | dB(A) | 30/25 | 30/25 | 33/27 | 33/27 | 37/29 | 38/29 | 38/29 | 39/33 | 41/33 | 43/34 | 48/37 | 52/38 |
| Dimensiuni corp L×H×A | mm | 840×204×840 | 840×204×840 | 840×204×840 | 840×204×840 | 840×246×840 | 840×246×840 | 840×246×840 | 840×288×840 | 840×288×840 | 840×288×840 | 950×300×950 | 950×300×950 |
| Greutate corp | kg | 18 | 18 | 19.5 | 19.5 | 22 | 22 | 22 | 24 | 24 | 26.5 | 32.6 | 32.7 |
| Racord condens | mm | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 |
Datele sunt normalizate din Clivet REF-SP23N059GB-00 și Clivet VRF Katalog 2026. Tabelul are scroll orizontal pe ecrane înguste.
Documentație tehnică
Fișă tehnică RACITOR.RO – Q4DN-3-XY
Fișa locală este bazată pe Clivet REF-SP23N059GB-00 și Clivet VRF Katalog 2026. Nu este prezentată ca Product Sheet original Clivet.
