CLIVET · Rooftop 100% aer proaspăt · R410A

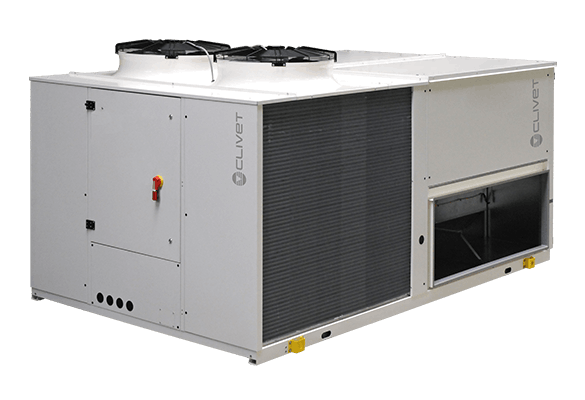

ClivetPack2 FFA
Rooftop reversibil conceput pentru tratarea aerului exterior în regim 100% fresh air, cu Free Cooling, recuperare termodinamică și ventilatoare de insuflare EC.
Capacitate pagina Clivet33-90 kW
Tabel Product Sheet39.8-90.4 kW
Debit aer3000-9000 m³/h
RefrigerantR410A
Rooftop pentru 100% aer proaspăt
ClivetPack2 FFA este o unitate rooftop reversibilă destinată aplicațiilor în care sarcina principală este condiționarea aerului exterior. Configurația este relevantă pentru clădiri comerciale și industriale cu debite mari de aer proaspăt, unde introducerea și evacuarea aerului trebuie gestionate fără amestec nedorit între cele două fluxuri.
Platforma integrează răcirea și încălzirea în pompă de căldură, Free Cooling, recuperare termodinamică și ventilatoare EC pe insuflare. Clivet menționează compatibilitate cu protocoale uzuale de comunicație, inclusiv Modbus, BACnet și LonWorks, precum și integrarea cu INTELLIAIR pentru monitorizare și management.
Unde se folosește
Este potrivit pentru spații cu necesar important de aer proaspăt: retail, săli cu ocupare ridicată, spații de producție, zone cu procese care impun aport mare de aer exterior și proiecte în care rooftop-ul trebuie coordonat cu sisteme separate de extracție.
Selecție și integrare
La un rooftop pentru 100% aer exterior, puterea nominală singură nu este suficientă. Trebuie verificate simultan debitul real, temperatura și umiditatea aerului exterior, sarcina latentă, presiunea disponibilă pentru tubulatură, filtrarea, recuperarea și strategia de Free Cooling. HEXTECH poate face selecția pe condițiile reale ale proiectului și integrarea cu automatizarea clădirii.
Diferență de domeniu: pagina actuală Clivet declară familia la aproximativ 33-90 kW, în timp ce Product Sheet-ul SP16C009GB-10 publică pentru configurația CBFFA valorile de răcire 39.8-90.4 kW în condițiile sale de test. Pe RACITOR.RO păstrăm ambele informații și nu tratăm valoarea de catalog ca fiind identică cu punctul tehnic din tabel.
Date tehnice pe modele
| Parametru | UM | 12.2 | 16.2 | 20.4 | 22.4 | 24.4 |
|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 39.8 | 49.5 | 76.1 | 83.4 | 90.4 |
| Putere frigorifică sensibilă | kW | 21.5 | 27.8 | 38.3 | 43.3 | 48.0 |
| Putere absorbită răcire | kW | 9.4 | 12.9 | 20.0 | 21.7 | 23.3 |
| EER | 4.23 | 3.84 | 3.81 | 3.84 | 3.88 | |
| Putere termică | kW | 39.6 | 50.0 | 73.2 | 81.4 | 89.5 |
| Putere absorbită încălzire | kW | 9.9 | 11.9 | 17.2 | 18.2 | 20.7 |
| COP | 4.00 | 4.20 | 4.26 | 4.47 | 4.32 | |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 |
| Compresoare | nr. | 2 | 2 | 4 | 4 | 4 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Debit nominal aer insuflare | m³/h | 3400 | 4500 | 6000 | 7000 | 8000 |
| Domeniu debit aer | m³/h | 3000-4000 | 4000-5300 | 5300-6500 | 6400-7600 | 7300-9000 |
| Ventilator insuflare | Radial EC | Radial EC | Radial EC | Radial EC | Radial EC | |
| Presiune statică disponibilă max. | Pa | 675 | 470 | 775 | 730 | 650 |
| Ventilator exterior | Axial AC | Axial AC | Axial AC | Axial AC | Axial AC | |
| Putere sonoră exterior | dB(A) | 83 | 85 | 84 | 85 | 87 |
| Refrigerant | R410A | R410A | R410A | R410A | R410A |
Product Sheet SP16C009GB-10. Performanțele tabelate sunt pentru configurația CBFFA; condiții de răcire: aer interior 27°C DB / 19°C WB și aer exterior 35°C DB / 24°C WB; încălzire: interior 20°C DB și exterior 7°C DB / 6°C WB.
Documentație tehnică
Product Sheet ClivetPack2 FFA SP16C009GB-10
Product Sheet-ul oficial Clivet SP16C009GB-10 a fost verificat ca PDF valid și este stocat local pe RACITOR.RO. Fișierul denumit technical-bulletin.pdf din arhiva crawlerului este HTML, nu PDF, deci nu este publicat drept document tehnic.
