CLIVET · Chiller water-cooled · Scroll

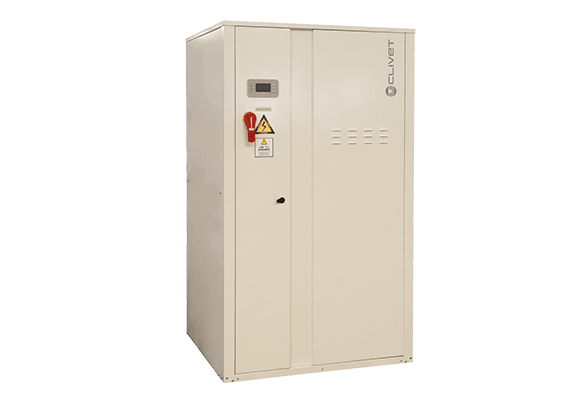

ELFOEnergy Ground Medium² WSH-XEE2
Chiller răcit cu apă pentru instalare la interior, cu compresoare Scroll și schimbătoare cu plăci, 35.6-356 kW.
Putere frigorifică35.6-356 kW
TipChiller water-cooled
CompresorScroll
RefrigerantR410A
Prezentare tehnică
WSH-XEE2 este versiunea de chiller water-cooled din familia ELFOEnergy Ground Medium². Unitatea este destinată instalării la interior și utilizează compresoare Scroll în tandem și schimbătoare cu plăci brazate din inox.
În configurația standard este destinată producerii apei răcite; documentația Clivet permite și configurații de operare heating-only sau schimbarea circuitului hidraulic. Apa răcită poate coborî până la -8°C în configurațiile prevăzute de producător.
Versiuni și configurații
- GW - versiune pentru apă de puț / groundwater, standard.
- GEO - versiune pentru aplicații geotermale.
- OCO - numai răcire, standard pentru WSH-XEE2.
- OHO - funcționare numai încălzire.
- OHI - funcționare cu inversarea circuitului hidraulic.
- D - recuperare parțială de energie.
Caracteristici constructive și funcționale
- Compresoare Scroll ermetice în tandem.
- Schimbătoare cu plăci brazate AISI 316.
- Ventil de expansiune electronic.
- R410A.
- Management modular pentru până la 8 unități în cascadă.
- Pregătire pentru natural cooling și mai multe configurații de grupuri hidronice.
Opțiuni / accesorii principale
- VARYFLOW pe circuitele hidraulice
- Vane modulante 2 căi / 3 căi
- Filtru metalic pe apă
- Corecție factor de putere
- Reducere curent de pornire
- Suporturi antivibrații
Control și integrare
- Modbus
- BACnet
- LonWorks
- Compensare setpoint cu senzor exterior
- Telecomandă
- Management ECOSHARE
Date tehnice pe modele
| Parametru | UM | 12.2 | 16.2 | 19.2 | 22.2 | 27.2 | 35.2 | 40.2 | 45.2 | 55.2 | 60.2 | 70.2 | 80.2 | 100.2 | 120.2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 35.6 | 49.8 | 59.3 | 68.4 | 84.2 | 109 | 124 | 147 | 173 | 197 | 222 | 250 | 305 | 356 |
| Putere absorbită răcire | kW | 7.50 | 10.6 | 12.5 | 15.7 | 17.5 | 23.7 | 26.8 | 31.8 | 38.1 | 43.2 | 48.6 | 55.3 | 68.4 | 82.3 |
| EER | 4.75 | 4.68 | 4.74 | 4.36 | 4.82 | 4.59 | 4.61 | 4.62 | 4.54 | 4.56 | 4.57 | 4.52 | 4.46 | 4.32 | |
| SEER | 5.36 | 5.25 | 5.30 | 5.25 | 5.59 | 5.77 | 5.87 | 5.72 | 5.38 | 5.38 | 5.51 | 5.30 | 5.46 | 5.39 | |
| Putere termică în modul încălzire | kW | 41.3 | 57.6 | 68.4 | 80.7 | 96.5 | 125 | 143 | 169 | 200 | 228 | 256 | 289 | 354 | 419 |
| Putere absorbită încălzire | kW | 9.54 | 13.3 | 15.7 | 19.3 | 21.8 | 29.0 | 32.8 | 39.0 | 46.5 | 52.4 | 59.2 | 67.1 | 83.1 | 101 |
| COP | 4.33 | 4.35 | 4.35 | 4.19 | 4.44 | 4.31 | 4.34 | 4.32 | 4.29 | 4.36 | 4.33 | 4.30 | 4.26 | 4.17 | |
| Putere sonoră | dB(A) | 60 | 64 | 65 | 64 | 64 | 74 | 74 | 74 | 77 | 77 | 79 | 80 | 81 | 82 |
| Greutate în funcționare | kg | 212 | 276 | 295 | 308 | 421 | 510 | 557 | 572 | 700 | 733 | 771 | 809 | 1085 | 1205 |
| Lungime | mm | 837 | 837 | 837 | 837 | 1110 | 1110 | 1110 | 1110 | 1110 | 1110 | 1110 | 1110 | 1110 | 1110 |
| Lățime | mm | 607 | 607 | 607 | 607 | 885 | 885 | 885 | 885 | 885 | 885 | 1035 | 1035 | 1038 | 1038 |
| Înălțime | mm | 1483 | 1483 | 1483 | 1483 | 1910 | 1910 | 1910 | 1910 | 1910 | 1910 | 1910 | 1910 | 1910 | 1910 |
Condiții de referință: răcire: schimbător utilizator 12/7°C, schimbător sursă 30/35°C; încălzire: schimbător intern 40/45°C, sursă 10/7°C.
Documentație tehnică utilizată
Product Sheet comun ELFOEnergy Ground Medium² WSH-XEE2 / WSHN-XEE2 SP14D004GB-10
Technical Bulletin WSH-XEE2 BT20G552GB-02
Manual instalare, utilizare și mentenanță M08P00003-00
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
Notă PDF: Technical Bulletin-ul oficial Clivet pentru această variantă este disponibil după înregistrare; fișierul capturat de crawler este HTML, nu PDF. PDF-ul local este o fișă tehnică RACITOR.RO bazată pe documentația Clivet și este etichetat ca atare.
