CLIVET · WLHP
EQV-X 5÷21

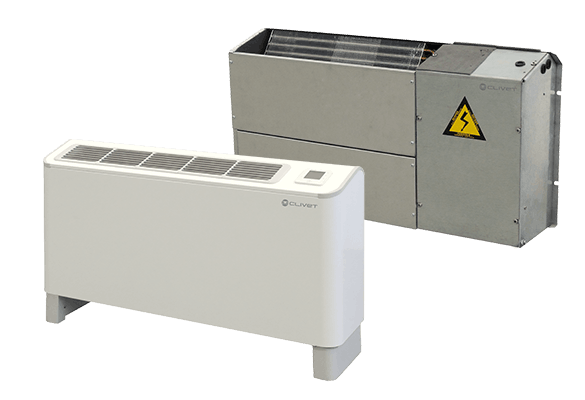

Unitate WLHP compactă pentru montaj vertical la interior, disponibilă carcasată sau pentru integrare ascunsă, cu pompă de căldură reversibilă și compresor Rotary.
Răcire2.08–4.11 kW
Încălzire2.54–5.10 kW
RefrigerantR410A
CompresorRotary
MontajVertical interior
Alimentare230 V monofazat
Ce este EQV-X
EQV-X este o unitate terminală water-loop heat pump cu expansiune directă, destinată instalării verticale în interior. Poate fi livrată fără carcasă pentru integrare în mobilier sau nișe tehnice ori într-o configurație carcasată pentru montaj aparent. Unitatea asigură atât răcire, cât și încălzire prin schimb de energie cu circuitul de apă al clădirii.
Avantaje în clădiri cu multe zone
Formatul compact și alimentarea monofazată o fac potrivită pentru hoteluri, birouri, rezidențial colectiv, spații comerciale compartimentate și alte proiecte cu multe zone independente. Fiecare zonă poate funcționa autonom, în timp ce bucla de apă permite redistribuirea energiei între spațiile care cer simultan răcire și încălzire.
Selecție tehnică
Pe lângă puterea totală trebuie urmărite sarcina sensibilă, debitul de aer, zgomotul, temperatura apei și configurația hidraulică. Pentru o selecție corectă este importantă și stabilirea modului de retur al aerului, a carcasei și a accesului pentru mentenanță.
Condiții de test și rotunjire: pagina Clivet indică domeniul comercial 2.1–4.1 kW, iar tabelul tehnic din Product Sheet detaliază 2.08–4.11 kW la răcire. Diferența este numai de rotunjire. Valorile din tabel sunt cele detaliate publicate de Clivet la aer 27°C DB / 19°C WB și apă 30/35°C.
Date tehnice pe modele
| Parametru | UM | 5 | 7 | 9 | 15 | 17 | 21 |
|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 2.08 | 2.39 | 2.88 | 3.38 | 3.75 | 4.11 |
| Putere frigorifică sensibilă | kW | 1.47 | 1.69 | 2.12 | 2.55 | 2.64 | 3.05 |
| Putere absorbită totală - răcire | kW | 0.49 | 0.62 | 0.67 | 0.81 | 0.87 | 0.96 |
| EER | - | 4.19 | 3.78 | 4.20 | 4.09 | 4.22 | 4.20 |
| Putere termică | kW | 2.54 | 3.05 | 3.55 | 4.29 | 4.78 | 5.10 |
| Putere absorbită totală - încălzire | kW | 0.53 | 0.69 | 0.76 | 0.87 | 1.02 | 1.16 |
| COP | - | 4.91 | 4.49 | 4.71 | 5.05 | 4.72 | 4.49 |
| Compresoare | nr. | 1 | 1 | 1 | 1 | 1 | 1 |
| Tip compresor | Rotary | Rotary | Rotary | Rotary | Rotary | Rotary | |
| Debit aer insuflare | m³/h | 380 | 460 | 455 | 750 | 750 | 830 |
| Tip ventilator | Centrifugal | Centrifugal | Centrifugal | Centrifugal | Centrifugal | Centrifugal | |
| Debit apă - partea sursei | l/s | 0.12 | 0.14 | 0.17 | 0.19 | 0.21 | 0.24 |
| Alimentare standard | V | 230/1~/50 | 230/1~/50 | 230/1~/50 | 230/1~/50 | 230/1~/50 | 230/1~/50 |
| Presiune sonoră | dB(A) | 41 | 41 | 41 | 45 | 45 | 47 |
| SEER | - | 3.99 | 4.13 | 4.08 | 4.02 | 3.95 | 4.22 |
| SCOP | - | 4.15 | 3.80 | 3.85 | 3.80 | 4.02 | 3.84 |
| Lungime A | mm | 1050 | 1200 | 1200 | 1350 | 1350 | 1350 |
| Lățime B | mm | 240 | 240 | 240 | 240 | 240 | 240 |
| Înălțime C | mm | 520 | 520 | 520 | 520 | 520 | 520 |
| Greutate operare | kg | 55 | 61 | 61 | 64 | 64 | 68 |
Product Sheet-ul Clivet SP10L001GB-16 detaliază toate cele 6 mărimi EQV-X 5–21.
Documentație tehnică
Product Sheet Clivet EQV-X SP10L001GB-16
Product Sheet-ul local este documentul oficial Clivet SP10L001GB-16. Technical Bulletin-ul salvat de crawler are MIME text/html și nu este oferit ca PDF.
