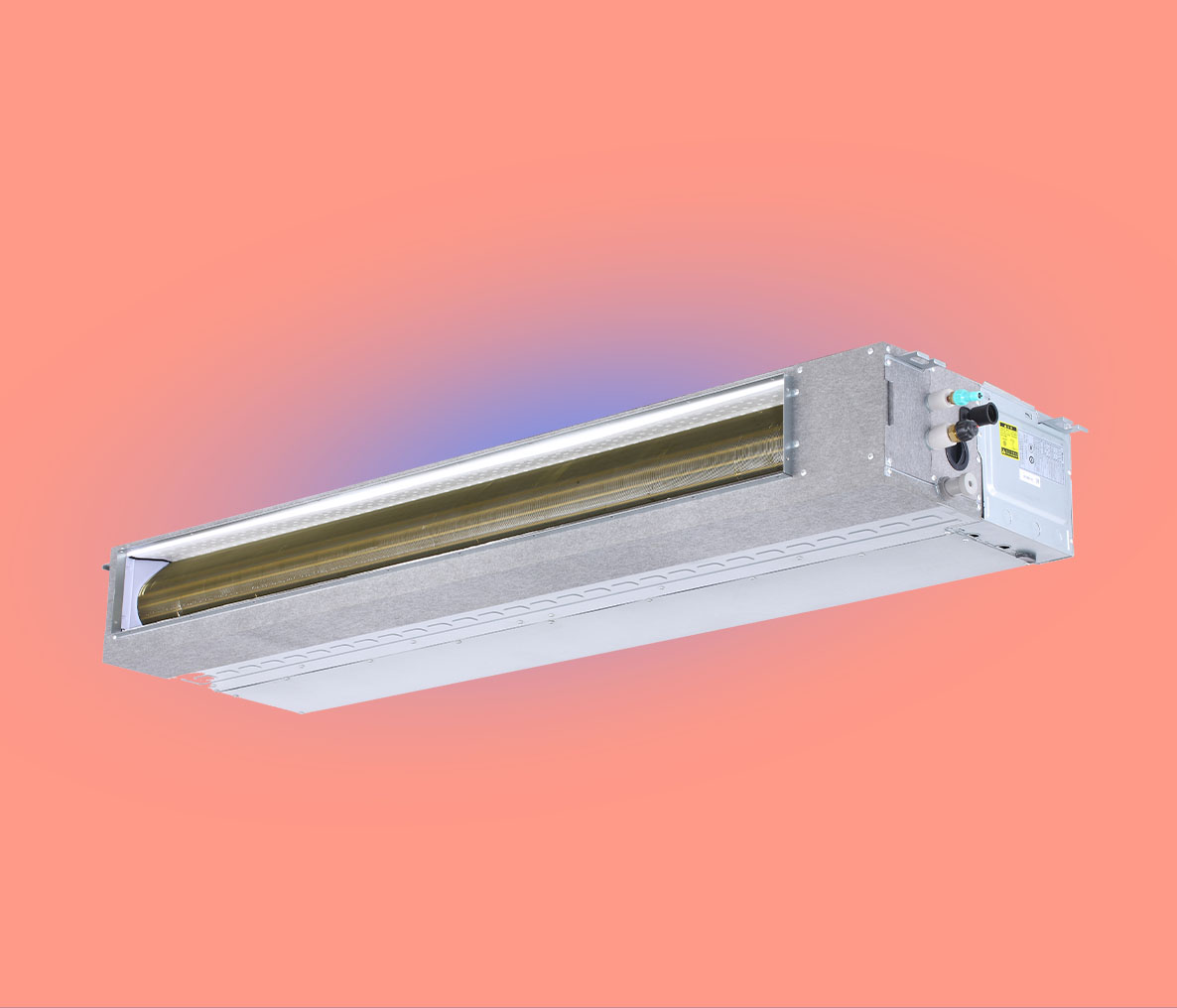

Low Static Pressure Slim Duct – CNT3-3-XY D15÷D112
Unitate interioară VRF canalizabilă slim pentru plafoane joase, cu 10 mărimi între 1.5 și 11.2 kW și reglaj al presiunii statice în funcție de rețeaua de aer.
Răcire1.5–11.2 kW
Încălzire1.8–12.5 kW
Înălțime199 mm
Presiune statică10–80 Pa
MărimiD15–D112
VentilatorDigital / debit constant
Canalizabilă slim pentru plafoane cu spațiu redus
CNT3-3-XY este destinată camerelor și zonelor unde unitatea trebuie ascunsă în plafon, dar înălțimea disponibilă este limitată. Carcasa are numai 199 mm înălțime, iar gama acoperă 1.5–11.2 kW în răcire.
Presiune adaptată tubulaturii
Pentru D15–D71, Clivet publică reglaj 10–50 Pa; pentru D80–D112, domeniul crește la 10–80 Pa. Ventilatorul digital urmărește menținerea debitului, iar monitorizarea filtrului ajută mentenanța.
Unde se folosește
Este potrivită pentru hoteluri, birouri, apartamente premium, cabinete și retail cu tubulaturi scurte sau medii. Dimensionarea trebuie să includă atât sarcina termică, cât și pierderea de presiune a rețelei.
Documentație: arhiva crawlerului nu include Product Sheet individual. Tabelul este normalizat din Clivet VRF Katalog 2026, unde sunt publicate datele complete pentru D15–D112.
Date tehnice pe modele
| Parametru | UM | D15 | D22 | D28 | D36 | D45 | D56 | D71 | D80 | D90 | D112 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 1.5 | 2.2 | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 | 8.0 | 9.0 | 11.2 |
| Putere termică | kW | 1.8 | 2.5 | 3.2 | 4.0 | 5.0 | 6.3 | 8.0 | 9.0 | 10.0 | 12.5 |
| Consum ventilator | W | 21 | 22 | 28 | 31 | 43 | 58 | 65 | 108 | 108 | 128 |
| Debit aer max/min | m³/h | 340/290 | 370/295 | 460/300 | 605/320 | 800/435 | 900/470 | 1145/580 | 1400/960 | 1400/960 | 1620/1080 |
| Presiune statică | Pa | 10 (10–50) | 10 (10–50) | 10 (10–50) | 10 (10–50) | 10 (10–50) | 10 (10–50) | 10 (10–50) | 20 (10–80) | 20 (10–80) | 20 (10–80) |
| Presiune sonoră max/min | dB(A) | 27/22 | 28/22 | 30/22 | 30/25 | 33/26 | 36/27 | 37/29 | 36.5/30.5 | 36.5/30.5 | 39.5/31.5 |
| Dimensiuni L×H×A | mm | 630×199×450 | 630×199×450 | 630×199×450 | 780×199×450 | 980×199×450 | 980×199×450 | 1180×199×450 | 1680×199×450 | 1680×199×450 | 1680×199×450 |
Debitele și zgomotul sunt afișate ca maxim/minim din cele 7 trepte publicate de Clivet.
Documentație tehnică
Fișă tehnică RACITOR.RO – CNT3-3-XY
Fișa locală este bazată pe Clivet VRF Katalog 2026 și pagina actuală CNT3-3-XY. Nu este prezentată ca Product Sheet original Clivet.
