CLIVET · Chiller water-cooled · R410A

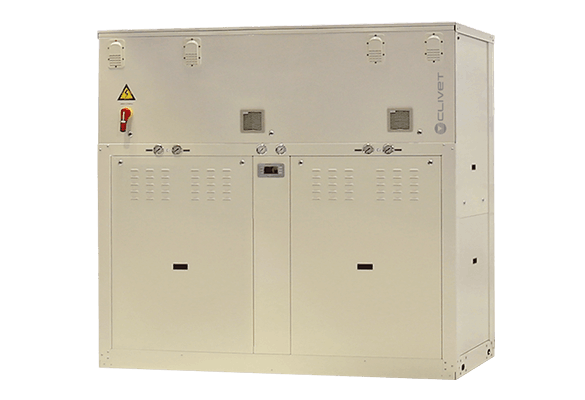

SPINCHILLER³ WSH-XSC3
Chiller water-cooled pentru instalare la interior, cu două circuite frigorifice, patru compresoare Scroll și schimbătoare cu plăci.
Răcire tabelată217-394 kW
SEERpână la 6.24
Compresoare4 × Scroll
RefrigerantR410A
Prezentare tehnică
SPINCHILLER³ WSH-XSC3 este un chiller water-cooled pentru instalare la interior. Arhitectura utilizează două circuite frigorifice independente, patru compresoare Scroll și schimbătoare cu plăci, fiind potrivită pentru centrale de apă răcită în care sursa este un circuit de condensare cu turn de răcire, dry-cooler sau alt schimbător exterior.
Familia permite trei moduri de operare în configurațiile prevăzute de Clivet: răcire, încălzire și schimbarea circuitului hidraulic. În funcție de opțiuni, apa pe condensator poate ajunge până la 60°C, iar apa pe evaporator poate coborî până la -8°C.
Integrare și aplicații
- R410A, GWP 2088 în Product Sheet;
- schimbătoare cu plăci și compresoare Scroll;
- până la 8 unități în cascadă;
- grupuri hidronice și recuperare parțială disponibile;
- versiune acustică EN super-silențioasă în documentul curent.
Este potrivit pentru hoteluri, clădiri de birouri, industrie și centrale frigorifice în care există o sursă de condensare pe apă. Dimensionarea trebuie făcută simultan pe circuitul utilizator și circuitul sursă, inclusiv debite, temperaturi și pierderi de sarcină.
Important - domeniul familiei vs. Product Sheet: catalogul/crawlerul descrie WSH-XSC3 70.4-240.4 și o plajă mai mare de capacitate. Product Sheet-ul curent SP26A022GB-00 disponibil public detaliază însă numai mărimile 70.4-120.4, cu 217-394 kW în răcire. Mai jos publicăm exclusiv valorile documentate pentru această subgamă; mărimile 130.4-240.4 nu sunt inventate sau interpolate.
Date tehnice pe modele
| Parametru | UM | 70.4 | 75.4 | 80.4 | 85.4 | 90.4 | 100.4 | 110.4 | 120.4 |
|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 217 | 231 | 248 | 268 | 292 | 319 | 350 | 394 |
| Putere absorbită răcire | kW | 46.9 | 50.9 | 53.8 | 58.9 | 62.4 | 68.7 | 76 | 84.1 |
| EER | 4.63 | 4.55 | 4.61 | 4.54 | 4.67 | 4.65 | 4.61 | 4.69 | |
| SEER | 6.16 | 6.24 | 6.18 | 6.06 | 6.01 | 5.73 | 5.65 | 5.91 | |
| ηs,c | % | 238.6 | 241.7 | 239.1 | 234.3 | 232.4 | 221.3 | 217.9 | 228.2 |
| Putere termică | kW | 245 | 262 | 281 | 304 | 330 | 360 | 395 | 451 |
| Putere absorbită încălzire | kW | 58.1 | 62.9 | 66.5 | 73 | 78.7 | 85.5 | 94.2 | 106 |
| COP | 4.23 | 4.17 | 4.22 | 4.17 | 4.19 | 4.21 | 4.20 | 4.27 | |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Compresoare | nr. | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Refrigerant | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | |
| Debit circuit utilizator | l/s | 10.3 | 11.0 | 11.8 | 12.7 | 13.9 | 15.2 | 16.6 | 18.8 |
| Debit circuit sursă | l/s | 12.7 | 13.5 | 14.4 | 15.6 | 16.9 | 18.6 | 20.4 | 22.9 |
| Putere sonoră EN | dB(A) | 81 | 82 | 83 | 83 | 83 | 84 | 85 | 86 |
| Lungime | mm | 2234 | 2234 | 2234 | 2234 | 2234 | 2234 | 2234 | 2234 |
| Lățime | mm | 1132 | 1132 | 1132 | 1132 | 1132 | 1132 | 1132 | 1460 |
| Înălțime | mm | 2210 | 2210 | 2210 | 2210 | 2210 | 2210 | 2210 | 2210 |
| Greutate în funcționare EN | kg | 1246 | 1268 | 1336 | 1356 | 1419 | 1692 | 1751 | 1935 |
EN 14511:2022: răcire - schimbător utilizator 12/7°C, sursă 30/35°C; încălzire - utilizator 40/45°C, sursă 10/7°C.
Documentație tehnică
Product Sheet SPINCHILLER³ WSH-XSC3 SP26A022GB-00
Product Sheet-ul a fost verificat ca PDF valid și este stocat local pe RACITOR.RO. Fișierul denumit „technical-bulletin.pdf” din arhiva crawlerului a fost verificat separat și este HTML, nu PDF, de aceea nu este publicat ca document descărcabil. Datele se verifică la selecția finală în funcție de configurație și punctul real de lucru.
