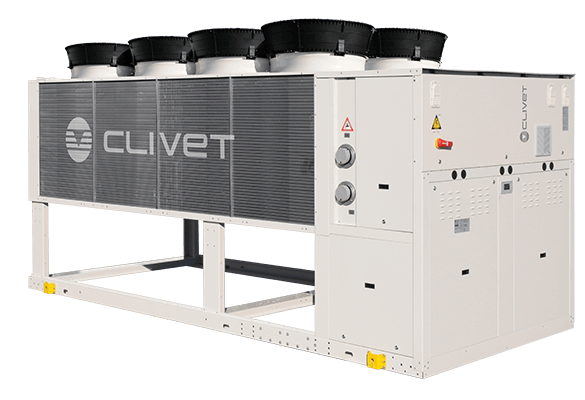

CLIVET · Chiller aer-apă · Free Cooling
SPINCHILLER3 FC
Chiller pentru exterior cu Free Cooling, destinat climatului rece și aplicațiilor industriale; gama actuală Clivet este declarată la 299–1114 kW.
Gamă oficială299-1114 kW
Free CoolingDirect / No-glycol
RefrigerantR410A
Exteriorpână la -39°C
Prezentare tehnică
SPINCHILLER3 FC utilizează compresoare Scroll și două circuite independente, fiind orientat spre aplicații industriale și instalații cu multe ore de funcționare în climat rece.
Free Cooling-ul poate fi direct sau în configurație No-glycol, iar unitatea poate integra grup hidronic și recuperare parțială.
Versiuni și configurații
- EXC - Excellence
- FCD - Direct Free Cooling
- FCI - No-glycol Free Cooling
- SC / EN - standard / super-silențios
- B - temperatură joasă a apei
Caracteristici constructive și funcționale
- R410A, GWP 2088 conform documentației curente Clivet.
- Funcționare până la -39°C temperatură exterioară.
- Apă răcită până la -8°C în configurațiile compatibile.
- Două circuite și patru compresoare Scroll în subgama tabelată.
- Management modular pentru până la 8 unități în cascadă.
Opțiuni / accesorii principale
- Hydropack cu 2 sau 3 pompe
- Pompe inverter
- Rezervoare 550/700/900 l
- Protecții baterii și tratamente anticorozive
- Contor de energie
- Detector de pierderi refrigerant
Control și integrare
- Modbus
- LonWorks
- BACnet-IP
- ECOSHARE
- Setpoint 0-10 V
- Modul IoT industrial
Notă: Pagina oficială Clivet actuală declară familia WSAT-XSC3 FC 90.4-240.4 la 299-1114 kW. Product Sheet-ul asociat și descărcat din portalul Clivet prezintă în tabelul tehnic disponibil valorile detaliate pentru mărimile 90.4-160.4; nu completăm mărimile lipsă cu valori estimate.
Date tehnice pe modele
| Parametru | UM | 90.4 | 100.4 | 110.4 | 120.4 | 140.4 | 160.4 |
|---|---|---|---|---|---|---|---|
| Putere frigorifică - Free Cooling OFF | kW | 299 | 325 | 361 | 397 | 452 | 509 |
| Putere absorbită - Free Cooling OFF | kW | 79.5 | 86.8 | 96.6 | 110 | 123 | 139 |
| EER - Free Cooling OFF | 3.76 | 3.75 | 3.74 | 3.62 | 3.68 | 3.65 | |
| SEER | 4.64 | 4.65 | 4.62 | 4.56 | 4.66 | 4.65 | |
| Putere frigorifică - Direct Free Cooling | kW | 278 | 284 | 294 | 304 | 425 | 439 |
| Putere absorbită - Direct Free Cooling | kW | 9.8 | 9.9 | 9.9 | 10.1 | 13.0 | 13.3 |
| EER - Direct Free Cooling | 28.43 | 28.83 | 29.85 | 30.16 | 32.77 | 33.08 | |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 |
| Compresoare | nr. | 4 | 4 | 4 | 4 | 4 | 4 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Refrigerant | R410A | R410A | R410A | R410A | R410A | R410A | |
| Putere sonoră SC | dB(A) | 92 | 92 | 92 | 92 | 92 | 93 |
| Putere sonoră EN | dB(A) | 87 | 87 | 87 | 87 | 88 | 89 |
| Lungime | mm | 4543 | 4543 | 4543 | 4543 | 5518 | 5518 |
| Lățime | mm | 2243 | 2243 | 2243 | 2243 | 2243 | 2243 |
| Înălțime | mm | 2668 | 2668 | 2668 | 2668 | 2668 | 2668 |
| Greutate | kg | 3940 | 3994 | 4037 | 4105 | 4593 | 4645 |
Subgama tabelată în Product Sheet-ul SP16C004GB-08 disponibil în arhivă: 90.4-160.4. Free Cooling OFF: apă 15/10°C, glicol 30%, aer 30°C; Direct Free Cooling: aer 2°C DB / 1°C WB.
Documentație tehnică
Product Sheet SPINCHILLER3 FC SP16C004GB-08
Technical Bulletin SPINCHILLER3 FC BT16A004GB-04
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
