CLIVET · VRF

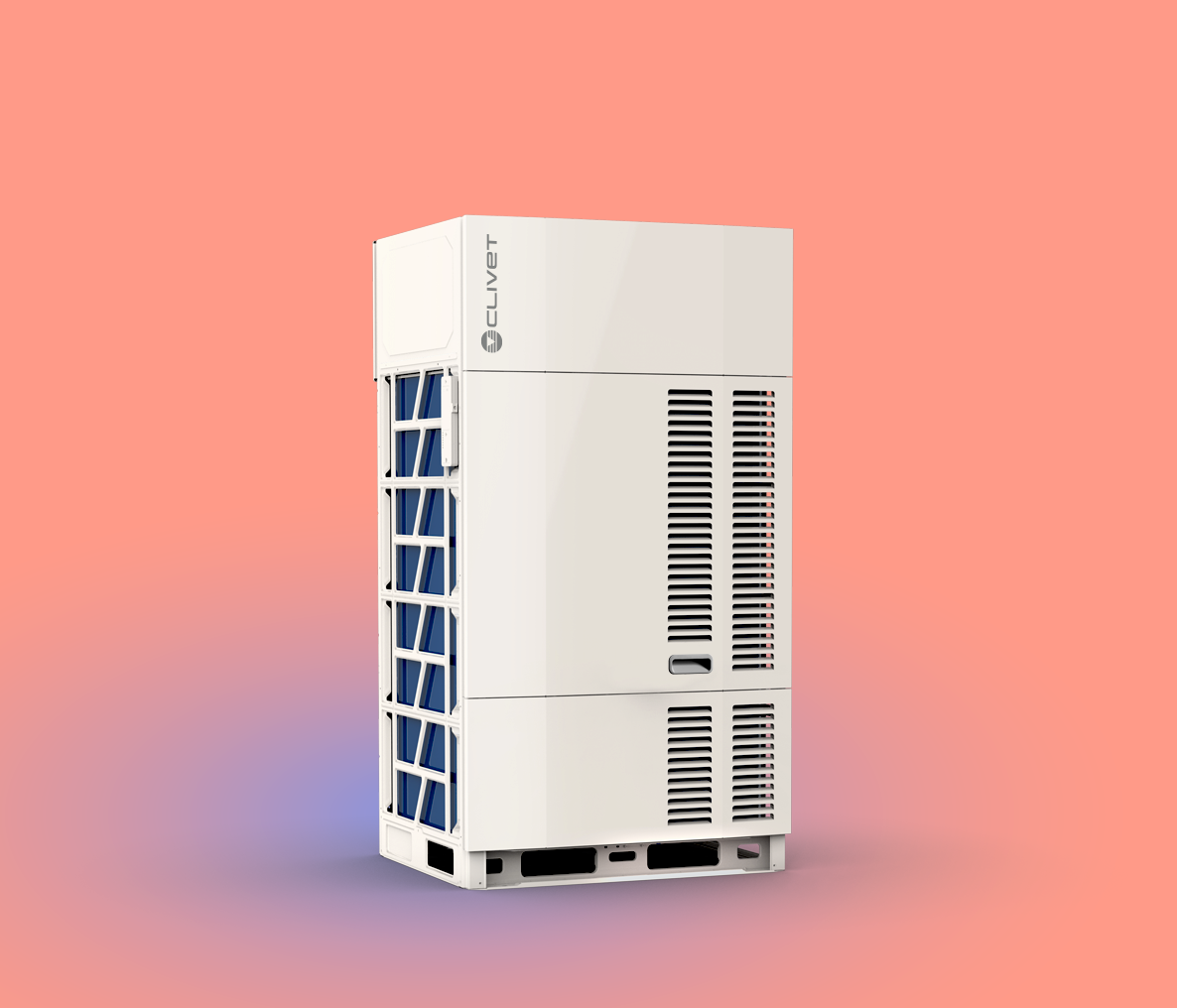

VRF CVT9 – CVT9-Y
Noua generație V9 de unități exterioare VRF în pompă de căldură Clivet, cu R32, compresor DC inverter EVI și capacități modulare de la 25.2 la 90 kW.
Răcire25.2–90 kW
RefrigerantR32 · GWP 675
CompresorDC inverter EVI
SEERpână la 8.58
SCOPpână la 4.93
Operare-30…+55°C, după mod
VRF V9 pentru aplicații comerciale și hoteliere
CVT9 este noua platformă VRF Clivet cu R32 pentru clădiri comerciale, birouri, hoteluri, școli și aplicații rezidențiale colective. Cinci module de bază acoperă 25.2–45 kW, iar combinațiile cu două module extind sistemul până la 90 kW.
Compresor EVI și domeniu extins
Clivet utilizează compresoare DC inverter cu injecție de vapori EVI. Flyer-ul oficial declară operare la răcire între -15°C și +55°C și la încălzire între -30°C și +30°C. Ventilatorul exterior poate furniza până la 120 Pa presiune statică, utilă când unitatea este instalată în condiții cu evacuare dirijată.
Control, siguranță și integrare BMS
Platforma include EasyCom, EMS2, MultiSensor, Modbus RTU nativ, contor electric digital integrat și SafeBox2 cu protecție IP68 a electronicii. Pentru R32, care este A2L, proiectarea trebuie să includă evaluarea cerințelor de siguranță IEC 60335-2-40 și utilizarea senzorilor/SV-BOX acolo unde aplicația o cere.
Dimensionarea sistemului VRF
Puterea unității exterioare nu se alege izolat. Trebuie analizate simultan suma și simultaneitatea sarcinilor interioare, raportul de conectare, lungimile și diferențele de nivel ale traseelor, temperaturile exterioare, modul de funcționare și limitările de cantitate R32 pentru fiecare zonă.
Documentație: Clivet Deutschland publică flyer-ul oficial SP26F031GB-00 cu tabel tehnic complet. Arhiva crawlerului nu conținea fișierul PDF brut; PDF-ul local este o fișă RACITOR.RO bazată pe acel flyer și este etichetat explicit ca atare.
Date tehnice pe modele
| Parametru | UM | 252T | 280T | 335T | 400T | 450T | 500T | 560T | 615T | 670T | 730T | 785T | 850T | 900T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere nominală HP | HP | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 30 |
| Combinație module | - | - | - | - | - | 8+10 | 10+10 | 10+12 | 12+12 | 12+14 | 14+14 | 14+16 | 16+16 | |
| Putere frigorifică | kW | 25.2 | 28 | 33.5 | 40 | 45 | 50 | 56 | 61.5 | 67 | 73 | 78.5 | 85 | 90 |
| SEER EN 14825 | 8.58 | 8.38 | 8.18 | 8.13 | 8.00 | 8.53 | 8.36 | 8.44 | 8.29 | 8.21 | 8.17 | 8.09 | 8.01 | |
| Putere termică nominală / max. | kW | 25.2/27 | 28/31.5 | 33.5/37.5 | 40/45 | 45/50 | 50/56 | 56/63 | 61.5/69 | 67/75 | 73/81.5 | 78.5/87.5 | 85/95 | 90/100 |
| SCOP EN 14825 | 4.88 | 4.89 | 4.80 | 4.80 | 4.78 | 4.93 | 4.86 | 4.91 | 4.82 | 4.82 | 4.82 | 4.83 | 4.83 | |
| Număr max. unități interioare | buc | 13 | 16 | 19 | 23 | 26 | 29 | 33 | 36 | 39 | 43 | 46 | 50 | 53 |
| Compresoare DC inverter | buc | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Încărcare refrigerant din fabrică | kg | 6.7 | 6.7 | 6.7 | 8.5 | 8.5 | 13.4 | 13.4 | 13.4 | 13.4 | 15.2 | 17 | 17 | 17 |
| Debit aer exterior | m³/h | 12600 | 12600 | 14400 | 15800 | 15600 | 12600+12600 | 12600+14400 | 14400+14400 | 14400+14400 | 14400+15600 | 15600+15600 | 15600+15600 | 15600+15600 |
| Putere sonoră | dB(A) | 78 | 79 | 82 | 84 | 85 | 82 | 82 | 84 | 85 | 86 | 87 | 88 | 88 |
Modelele 252T–450T sunt module individuale. 500T–900T sunt combinații de două module, conform flyer-ului Clivet SP26F031GB-00. SEER și SCOP sunt conform EN 14825.
Documentație tehnică
Fișă tehnică RACITOR.RO – Clivet VRF CVT9
Fișa locală este bazată pe flyer-ul oficial Clivet Deutschland SP26F031GB-00 și pe pagina Clivet VRF CVT9. Originalul Clivet este identificat în text, dar PDF-ul local nu este prezentat ca fișier original.
