DAIKIN APPLIED · Small Inverter Heat Pump · R290

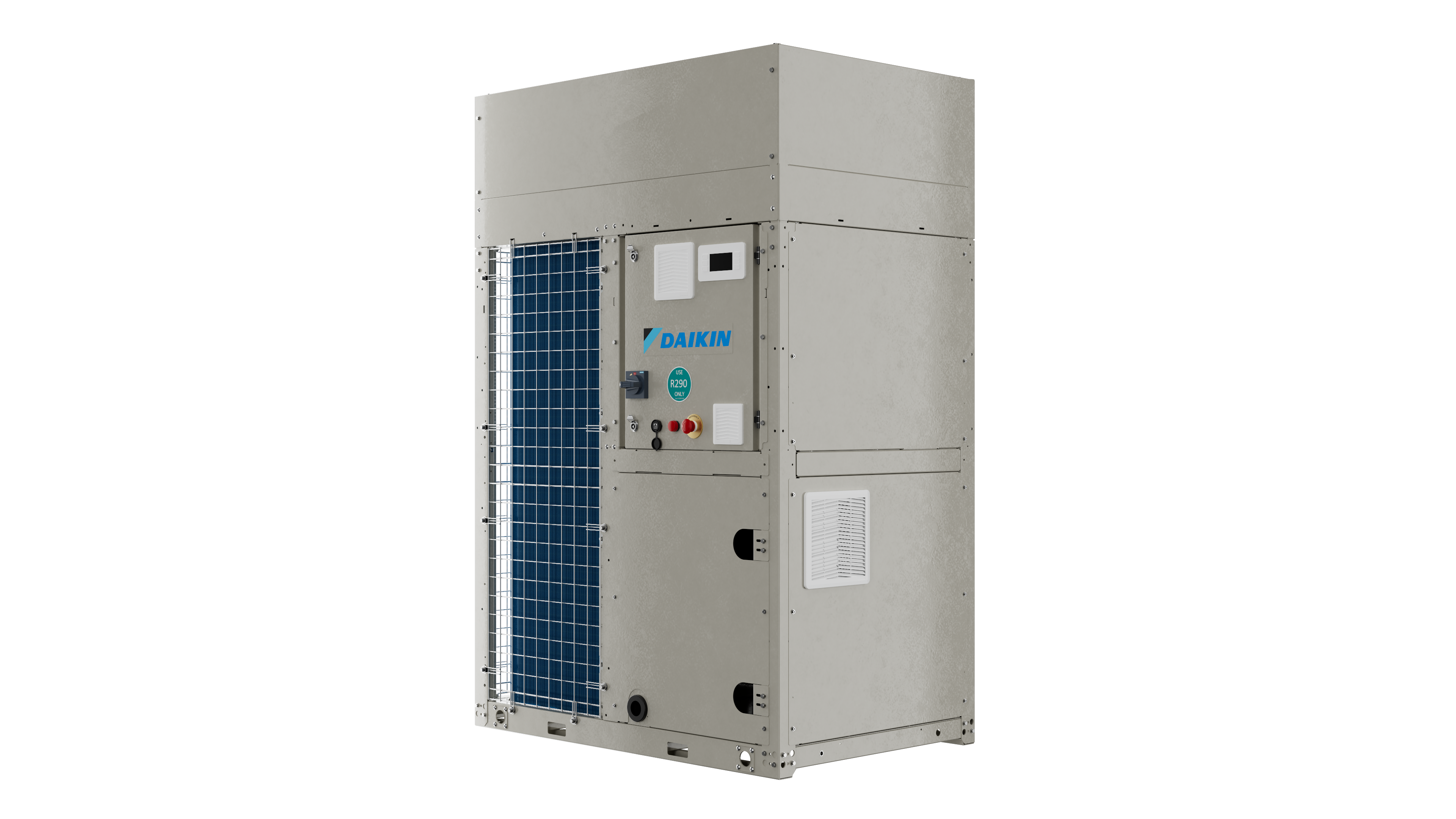

EWYK-CZ
Pompă de căldură monobloc cu R290, Scroll inverter cu vapour injection și arhitectură de siguranță dedicată refrigerantului A3.
Încălzire20–85 kW
Răcire20–85 kW
Apă caldăpână la 75°C
RefrigerantR290
Prezentare tehnică
EWYK-CZ este gama compactă Daikin R290 pentru încălzire și răcire în aplicații comerciale și industriale. Platforma folosește compresor Scroll inverter cu injecție de vapori și este disponibilă cu sau fără pompă hidronică integrată.
Pagina actuală Daikin Applied publică un domeniu de 20–85 kW și apă la ieșire până la 75°C. Manualul IOM identifică mărimile 020, 025, 030, 040, 050, 060, 070 și 085, cu unul sau două circuite frigorifice în funcție de mărime.
Siguranță R290
Daikin integrează o arhitectură proprie de siguranță pentru utilizarea propanului: ventilație pentru compartimentul compresorului și tabloul electric, detectarea eventualelor scăpări, alimentare dedicată pentru dispozitivele de siguranță și logică de alarmare/oprire controlată. La proiectare trebuie respectate cerințele de amplasare și punere în funcțiune specifice agentului frigorific A3.
„CZ” nu este limba documentului: în denumirile EWA(Y)K-CZ, CZ face parte din codul de produs. Broșurile EWA_Y_K_CZ au fost reîncadrate corect ca documente ale familiei, nu eliminate ca documente în limba cehă.
Integrare hidraulică
IOM-ul publică racorduri de apă de la 1” la 2”, debitul minim/maxim și setpoint-ul flow-switch pentru fiecare mărime. Aceste valori sunt incluse în tabel deoarece sunt relevante pentru preselecție, dar puterea disponibilă la 70–75°C și temperaturi exterioare scăzute trebuie verificată cu selecția oficială.
IOM RO: revizia curentă este listată public în EN și alte limbi, fără RO. Scriptul poate verifica o adresă RO neindexată ca opțională, dar pagina nu oferă buton până la validare.
Date tehnice
| Parametru | UM | 020 | 025 | 030 | 040 | 050 | 060 | 070 | 085 |
|---|---|---|---|---|---|---|---|---|---|
| Clasă nominală indicată de model | kW | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 85 |
| Circuite frigorifice | nr. | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Racord apă | 1” | 1” | 1” | 1 ¼” | 1 ½” | 1 ½” | 1 ½” | 2” | |
| Setpoint flow-switch | l/s | 0.22 | 0.22 | 0.22 | 0.37 | 0.75 | 0.75 | 0.75 | 0.95 |
| Debit minim – versiune N | l/s | 0.35 | 0.35 | 0.35 | 0.40 | 0.76 | 0.76 | 0.76 | 1.04 |
| Debit maxim – versiune N | l/s | 2.20 | 2.20 | 2.20 | 2.44 | 5.00 | 5.00 | 5.00 | 6.67 |
| Refrigerant | R290 | R290 | R290 | R290 | R290 | R290 | R290 | R290 |
Mărimile și valorile hidraulice sunt din IOM D-EIMHP02004-26_01EN. Domeniul 20–85 kW și apa până la 75°C sunt prezentate de pagina Daikin Applied pentru familia EWYK-CZ.
Documentație tehnică locală
Broșură EWA(Y)K-CZ
IOM EN – D-EIMHP02004-26_01
Broșura EWA(Y)K-CZ și IOM-ul EN sunt mapate către cache-ul local. Codul „CZ” din numele broșurii aparține modelului și nu indică limba documentului. Datele tehnice sunt structurate după documentația publică Daikin; selecția finală trebuie confirmată pentru punctul real de funcționare.
