CLIVET · Chiller aer-apă · R1234ze

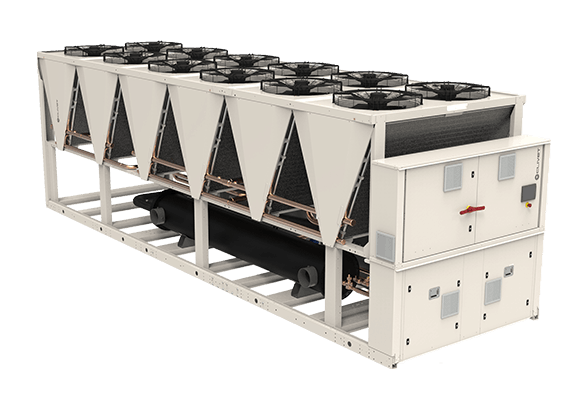

SCREWLINE4-i WDAT-iZ4
Chiller aer-apă Full Inverter Screw cu agent frigorific R1234ze cu GWP foarte redus, 204-1055 kW.
Capacitate204-1055 kW
SEERpână la 5.42
RefrigerantR1234ze
GWP7
Prezentare tehnică
WDAT-iZ4 este varianta SCREWLINE4-i cu R1234ze, destinată proiectelor mari unde reducerea impactului agentului frigorific este o prioritate.
Platforma combină compresoare twin-screw Full Inverter cu baterii microchannel și ventilatoare EC, păstrând eficiențe sezoniere ridicate pe o gamă largă de puteri.
Versiuni și configurații
- EXC - Excellence, standard.
- ST / SC / EN - standard, cu insonorizarea compresorului și super-silențioasă.
- B - apă la temperatură joasă.
- D - recuperare parțială de energie.
Caracteristici constructive și funcționale
- Compresoare twin-screw Full Inverter.
- R1234ze cu GWP 7.
- Baterii microchannel și ventilatoare axiale EC.
- Funcționare până la 52°C aer exterior și apă răcită până la -2°C.
- Unul sau două circuite independente în funcție de mărime.
- Management modular pentru până la 7 unități în cascadă.
Opțiuni / accesorii principale
- Hydropack cu pompe on/off sau inverter
- Filtru metalic pe circuitul de apă
- Antivibrații cu arcuri / anti-seismice
- Protecții baterii și anti-grindină
- Detector pierderi refrigerant
Control și integrare
- Modbus
- LonWorks
- BACnet-IP
- ECOSHARE
- Setpoint 0-10 V
- Modul IoT industrial
Date tehnice pe modele
| Parametru | UM | 120.1 | 160.1 | 200.1 | 240.1 | 290.1 | 250.2 | 280.2 | 320.2 | 360.2 | 400.2 | 440.2 | 480.2 | 540.2 | 580.2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 204 | 256 | 360 | 420 | 510 | 423 | 483 | 539 | 630 | 710 | 789 | 880 | 965 | 1055 |
| Putere absorbită | kW | 64.4 | 85.2 | 115 | 142 | 167 | 134 | 155 | 180 | 212 | 241 | 263 | 301 | 322 | 348 |
| EER | 3.16 | 3.00 | 3.12 | 2.96 | 3.06 | 3.16 | 3.10 | 3.00 | 2.97 | 2.95 | 3.00 | 2.92 | 3.00 | 3.04 | |
| SEER | 5.15 | 5.13 | 5.17 | 5.14 | 5.20 | 5.42 | 5.38 | 5.36 | 5.42 | 5.37 | 5.39 | 5.37 | 5.33 | 5.35 | |
| Circuite frigorifice | nr. | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Compresoare | nr. | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Tip compresor | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | |
| Refrigerant | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | R1234ze | |
| Putere sonoră ST | dB(A) | 97 | 97 | 97 | 97 | 99 | 99 | 100 | 101 | 101 | 102 | 103 | 103 | 103 | 104 |
| Putere sonoră SC | dB(A) | 93 | 94 | 94 | 94 | 96 | 96 | 97 | 98 | 98 | 99 | 100 | 100 | 100 | 101 |
| Putere sonoră EN | dB(A) | 89 | 90 | 90 | 90 | 92 | 92 | 93 | 94 | 94 | 96 | 96 | 96 | 96 | 96 |
| Lungime | mm | 2925 | 2925 | 4175 | 4175 | 5425 | 5425 | 5425 | 5425 | 6675 | 6675 | 7925 | 7925 | 9175 | 10425 |
| Lățime | mm | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 |
| Înălțime | mm | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 |
| Greutate ST | kg | 2623 | 2761 | 3924 | 3929 | 4284 | 4850 | 4861 | 4867 | 6254 | 6264 | 6686 | 7183 | 7595 | 9141 |
Condiții de referință: EN 14511:2022: apă schimbător intern 12/7°C și aer exterior 35°C; SEER conform EN 14825:2022.
Documentație tehnică
Product Sheet SCREWLINE4 SP19D055GB-06
Technical Bulletin SCREWLINE4 BT19N013GB-06
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
