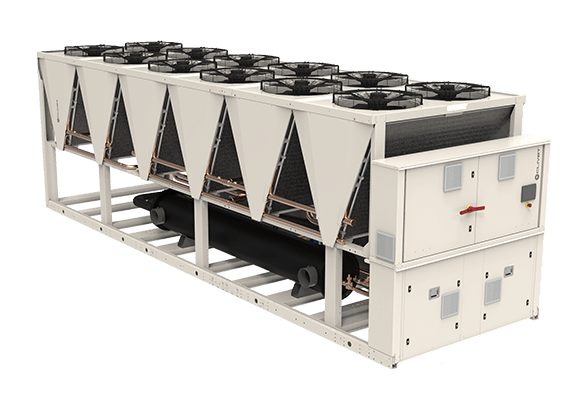

CLIVET · Chiller aer-apă · Full Inverter Screw
SCREWLINE4-i WDAT-iK4
Chiller aer-apă Full Inverter Screw pentru exterior, 281-1422 kW, R513A, disponibil în versiuni Excellence și Premium.
Capacitate281-1422 kW
SEERpână la 5.39
RefrigerantR513A
Aer exteriorpână la 52°C
Prezentare tehnică
WDAT-iK4 este un chiller aer-apă de mare putere cu compresoare twin-screw Full Inverter, baterii microchannel și ventilatoare EC.
Clivet oferă două niveluri de configurare: Excellence pentru eficiență ridicată la sarcină nominală și sezonieră, respectiv Premium pentru dimensiuni compacte și investiție inițială redusă.
Versiuni și configurații
- EXC - Excellence.
- PRM - Premium.
- ST / SC / EN - standard, cu insonorizarea compresorului și super-silențioasă.
- B - apă la temperatură joasă.
- D - recuperare parțială de energie.
Caracteristici constructive și funcționale
- Compresoare twin-screw Full Inverter.
- Baterii microchannel și ventilatoare axiale EC.
- R513A cu GWP 631.
- Funcționare până la 52°C aer exterior și apă răcită până la -8°C.
- Unul sau două circuite frigorifice în funcție de mărime.
- Management modular pentru până la 7 unități în cascadă.
- HydroPack și recuperare parțială disponibile.
Opțiuni / accesorii principale
- Hydropack cu pompe on/off sau inverter
- Rezervor și accesorii hidronice
- Protecții baterii și anti-grindină
- Detector pierderi refrigerant
- Antivibrații standard / anti-seismice
Control și integrare
- Modbus
- LonWorks
- BACnet-IP
- ECOSHARE
- Setpoint 0-10 V / 4-20 mA
- Modul IoT industrial
Versiunea Excellence (EXC)
| Parametru | UM | 120.1 | 160.1 | 200.1 | 240.1 | 250.2 | 280.2 | 320.2 | 340.2 | 360.2 | 400.2 | 440.2 | 480.2 | 540.2 | 580.2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică EXC | kW | 294 | 374 | 505 | 602 | 593 | 669 | 741 | 811 | 900 | 991 | 1089 | 1204 | 1325 | 1422 |
| Putere absorbită EXC | kW | 93.8 | 120 | 163 | 194 | 181 | 210 | 238 | 253 | 284 | 318 | 364 | 387 | 441 | 485 |
| EER EXC | 3.13 | 3.11 | 3.10 | 3.11 | 3.27 | 3.19 | 3.12 | 3.21 | 3.17 | 3.11 | 2.99 | 3.11 | 3.01 | 2.93 | |
| SEER EXC | 5.13 | 5.12 | 5.11 | 5.12 | 5.36 | 5.38 | 5.37 | 5.39 | 5.34 | 5.31 | 5.35 | 5.34 | 5.30 | 5.31 | |
| Circuite frigorifice | nr. | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Compresoare | nr. | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Refrigerant | R513A | R513A | R513A | R513A | R513A | R513A | R513A | R513A | R513A | R513A | R513A | R513A | R513A | R513A | |
| Putere sonoră ST | dB(A) | 97 | 97 | 97 | 98 | 101 | 101 | 101 | 102 | 102 | 102 | 103 | 103 | 104 | 104 |
| Putere sonoră SC | dB(A) | 93 | 94 | 94 | 95 | 97 | 98 | 98 | 98 | 100 | 100 | 100 | 101 | 101 | 101 |
| Putere sonoră EN | dB(A) | 89 | 90 | 90 | 91 | 93 | 94 | 94 | 94 | 96 | 96 | 96 | 97 | 97 | 97 |
| Lungime ST-EXC | mm | 4175 | 4175 | 5425 | 6675 | 7925 | 7925 | 7925 | 9175 | 10425 | 10425 | 10425 | 12923 | 12923 | 12923 |
| Lățime | mm | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 | 2228 |
| Înălțime | mm | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 | 2535 |
| Greutate ST-EXC | kg | 3024 | 3167 | 4253 | 4683 | 5627 | 6071 | 6075 | 6880 | 7934 | 7950 | 7956 | 9285 | 9289 | 9295 |
Versiunea Premium (PRM)
| Parametru | UM | 120.1 | 160.1 | 200.1 | 240.1 | 250.2 | 280.2 | 320.2 | 340.2 | 360.2 | 400.2 | 440.2 | 480.2 | 540.2 | 580.2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică PRM | kW | 281 | 341 | 473 | 576 | 550 | 614 | 681 | 753 | 836 | 910 | 1006 | 1120 | 1240 | 1338 |
| Putere absorbită PRM | kW | 97.1 | 131 | 173 | 201 | 194 | 225 | 261 | 271 | 297 | 328 | 378 | 400 | 447 | 496 |
| EER PRM | 2.89 | 2.61 | 2.73 | 2.87 | 2.83 | 2.73 | 2.61 | 2.78 | 2.81 | 2.78 | 2.66 | 2.80 | 2.78 | 2.70 | |
| SEER PRM | 4.96 | 4.84 | 4.80 | 4.89 | 4.95 | 4.92 | 4.87 | 4.99 | 4.88 | 4.91 | 4.90 | 4.97 | 4.97 | 4.97 | |
| Lungime ST-PRM | mm | 2925 | 2925 | 4175 | 5425 | 5424 | 5424 | 5424 | 6675 | 7924 | 7924 | 7924 | 10425 | 10425 | 10425 |
| Greutate ST-PRM | kg | 2673 | 2793 | 3860 | 4255 | 4862 | 4867 | 5305 | 6249 | 6696 | 6696 | 7468 | 8571 | 8581 | 8592 |
Condiții de referință: EN 14511:2022: apă schimbător intern 12/7°C și aer exterior 35°C; SEER conform EN 14825:2022.
Documentație tehnică
Product Sheet SCREWLINE4 SP20H005GB-05
Technical Bulletin SCREWLINE4 BT20G577GB-07
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
