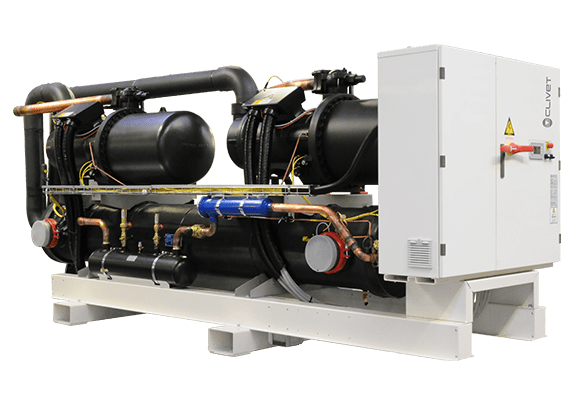

SCREWLINE3 MDE-SL3 120.1÷290.1
Chiller cu condensare remote pentru instalare la interior, 300-728 kW, cu compresor twin-screw și R134a.
Capacitate frigorifică300-728 kW
CompresorTwin-screw
RefrigerantR134a
Instalareinterior
Prezentare tehnică
MDE-SL3 este un chiller condenserless pentru instalații în care condensatorul este montat separat. Această arhitectură permite amplasarea unității frigorifice la interior și a condensatorului remote în exterior.
Seria 120.1-290.1 utilizează un singur circuit și un compresor screw, cu opțiuni de funcționare la temperatură joasă și două niveluri acustice.
Versiuni și configurații
- EXC - Excellence.
- ST - configurație acustică standard.
- EN - configurație super-silențioasă.
- B - versiune pentru temperatură joasă a apei.
- DSP - dublu setpoint.
Caracteristici constructive și funcționale
- Compresoare semi-ermetice twin-screw și evaporator shell & tube.
- Soluție pentru climat rece în combinație cu condensatoare remote.
- Unul sau două circuite frigorifice independente, în funcție de mărime.
- R134a, GWP 1430.
- Componentele sensibile sunt protejate pentru instalare la interior.
- Două configurații acustice: standard și super-silențioasă.
- Management modular pentru până la 8 unități în cascadă.
- Temperatură de condensare până la 65°C și apă răcită până la -8°C.
Opțiuni / accesorii principale
- Antivibrații din cauciuc
- Corecție factor de putere
- Soft-starter progresiv pentru compresoare
- Întrerupătoare de protecție la suprasarcină
- Contor de energie
Control și integrare
- Modbus
- LonWorks
- BACnet-IP
- Setpoint 0-10 V / 4-20 mA
- Compensare după temperatura exterioară
- ECOSHARE pentru grupuri de unități
- Modul IoT industrial
Date tehnice pe modele
| Parametru | UM | 120.1 | 140.1 | 160.1 | 180.1 | 200.1 | 220.1 | 250.1 | 270.1 | 290.1 |
|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 300 | 364 | 401 | 466 | 508 | 566 | 620 | 683 | 728 |
| Putere compresoare | kW | 69.1 | 82.4 | 90.5 | 105 | 114 | 128 | 140 | 154 | 165 |
| Putere absorbită totală | kW | 69.6 | 82.9 | 91.0 | 105 | 114 | 128 | 140 | 154 | 165 |
| EER | 4.35 | 4.42 | 4.43 | 4.44 | 4.46 | 4.42 | 4.43 | 4.44 | 4.42 | |
| Circuite frigorifice | nr. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Compresoare | nr. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Tip compresor | Screw | Screw | Screw | Screw | Screw | Screw | Screw | Screw | Screw | |
| Refrigerant | R134a | R134a | R134a | R134a | R134a | R134a | R134a | R134a | R134a | |
| Putere sonoră ST | dB(A) | 91 | 95 | 96 | 98 | 98 | 99 | 101 | 101 | 101 |
| Putere sonoră EN | dB(A) | 85 | 89 | 90 | 92 | 92 | 93 | 95 | 95 | 95 |
| Lungime | mm | 4210 | 4210 | 4210 | 4189 | 4189 | 4189 | 4189 | 4324 | 4324 |
| Lățime | mm | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
| Înălțime ST | mm | 1558 | 1558 | 1558 | 1642 | 1642 | 1642 | 1642 | 1657 | 1657 |
| Greutate ST | kg | 2073 | 2152 | 2229 | 2821 | 2832 | 2843 | 2895 | 2981 | 3012 |
| Greutate EN | kg | 2237 | 2345 | 2422 | 3044 | 3055 | 3066 | 3118 | 3204 | 3235 |
Condiții de referință: apă evaporator 12/7°C; temperatură de condensare 45°C; EER raportat doar la compresoare conform Product Sheet.
Documentație tehnică
Product Sheet MDE-SL3 SP14D006GB-11
Technical Bulletin MDE-SL3 BT14G016GB-03
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
