CLIVET · Pompă de căldură apă-apă · 4-pipe

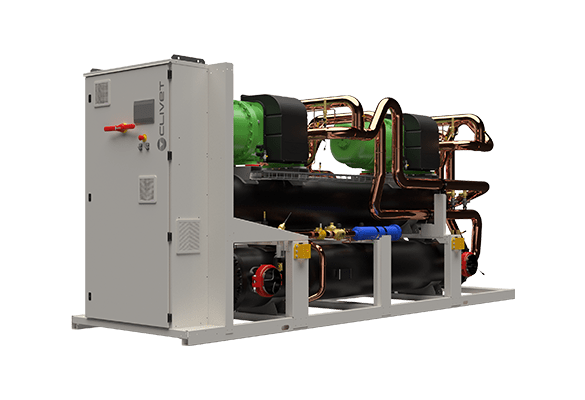

SCREWLINE4-i PL
Pompă de căldură multifuncțională reversibilă apă-apă cu Screw Inverter, 440-945 kW, configurabilă 4-pipe pentru răcire și încălzire simultană.
Răcire440-945 kW
Încălzire500-1048 kW
TERpână la 8.11
RefrigerantR513A
Prezentare tehnică
SCREWLINE4-i PL este o platformă multifuncțională apă-apă pentru proiecte mari, cu compresoare twin-screw Full Inverter și schimbătoare shell & tube.
Configurația 4-pipe permite producerea simultană de apă rece și caldă; în regim combinat, energia extrasă din circuitul rece este recuperată pe circuitul cald, ceea ce conduce la valori TER foarte ridicate.
Versiuni și configurații
- EXC - Excellence, standard.
- ST - configurație acustică standard.
- EN - configurație super-silențioasă.
Caracteristici constructive și funcționale
- Compresoare twin-screw cu tehnologie Inverter și schimbătoare shell & tube.
- Configurație polyvalentă 4-pipe.
- Două circuite independente.
- R513A, GWP 631.
- Apă caldă menajeră până la 55°C și apă răcită până la 5°C.
- Management modular pentru până la 7 unități în cascadă.
Opțiuni / accesorii principale
- Filtru metalic pe circuitul de apă
- Detector pierderi refrigerant
- Antivibrații din cauciuc sau arcuri
- Valve modulante 2 căi / 3 căi pe sursă
- Configurații de debit redus/ridicat pentru schimbătoare
Control și integrare
- Modbus
- BACnet-IP
- Setpoint 0-10 V / 4-20 mA
- ECOSHARE
- Contoare de energie
- Modul IoT industrial
Date tehnice pe modele
| Parametru | UM | 140.2 | 185.2 | 220.2 | 260.2 | 320.2 | 360.2 |
|---|---|---|---|---|---|---|---|
| Putere frigorifică - 100% răcire | kW | 440 | 529 | 621 | 709 | 840 | 945 |
| Putere absorbită - 100% răcire | kW | 97.4 | 123 | 137 | 165 | 193 | 230 |
| EER | 4.51 | 4.31 | 4.51 | 4.31 | 4.36 | 4.10 | |
| SEER | 7.72 | 7.50 | 7.85 | 7.56 | 7.75 | 7.53 | |
| Putere termică - 100% încălzire | kW | 500 | 600 | 700 | 801 | 944 | 1048 |
| Putere absorbită - 100% încălzire | kW | 120 | 149 | 162 | 189 | 215 | 247 |
| COP | 4.18 | 4.02 | 4.31 | 4.24 | 4.39 | 4.25 | |
| Răcire simultană | kW | 401 | 481 | 560 | 640 | 754 | 860 |
| Încălzire simultană | kW | 518 | 630 | 720 | 826 | 963 | 1107 |
| Putere absorbită simultan | kW | 119 | 152 | 162 | 189 | 212 | 251 |
| TER | 7.70 | 7.32 | 7.87 | 7.77 | 8.11 | 7.84 | |
| SCOP climat mediu W35 | 6.77 | 6.43 | 6.74 | 6.53 | 6.75 | 6.69 | |
| SCOP climat mediu W55 | 4.44 | 4.33 | 4.58 | 4.50 | 4.67 | 4.59 | |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 |
| Compresoare | nr. | 2 | 2 | 2 | 2 | 2 | 2 |
| Tip compresor | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | Screw Inverter | |
| Refrigerant | R513A | R513A | R513A | R513A | R513A | R513A | |
| Putere sonoră | dB(A) | 97 | 97 | 98 | 98 | 101 | 101 |
| Lungime | mm | 5172 | 5172 | 5172 | 5172 | 5752 | 5752 |
| Lățime | mm | 1543 | 1543 | 1543 | 1543 | 1543 | 1543 |
| Înălțime | mm | 2156 | 2156 | 2156 | 2156 | 2363 | 2363 |
| Greutate în funcționare | kg | 5417 | 5417 | 7022 | 7022 | 9168 | 9168 |
Condiții de referință: răcire: apă rece 12/7°C, sursă 30/35°C; încălzire: apă 40/45°C, sursă 10/7°C; regim simultan: apă rece */7°C și apă caldă */45°C; TER=(răcire+încălzire)/putere absorbită.
Documentație tehnică
Product Sheet SCREWLINE4-i PL SP24B015GB-01
Technical Bulletin SCREWLINE4-i PL BT24F006GB-02
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
